变频器的外围设备及其选择概述

    变频器的运行离不开某些外围设备，这些外围设备通常都是选购配件，分为常规配件和专用配件两类，接线如图4-8所示。选用外围设备常是为了以下目的：

   (1)提高变频器的某种性能；

   (2)保护变频器和电动机：

   (3)减小变频器对其他设备的影响等。

   T-电源变压器；QF-电源侧断路器；KM1-电源侧电磁接触器；

   FIL-无线噪声滤波器；ACL1-电源侧交流电抗器；R-制动电阻；DCL-直流电抗器

   ACL2-电动机侧交流电抗器；KM2-电动机侧电磁接触器；KM3-工频电网切换用接触器

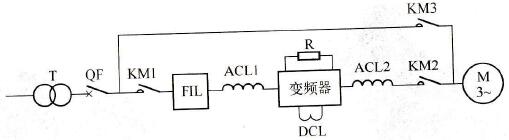

    图4-8    变频器的外围设备
