SIT高频加热电源概述

    静电感应晶体管SIT逆变高频加热电源如图7-14所示。由图可见，整流采用三相晶闸管。通过改变直流电压实现交流侧输出功率调节。整流用相控方式。图中，TV1是直流电压互感器，TA1是直流电流互感器。系统采用电压和电流双闭环控制，保证在网压波动和负载变化条件下输出直流电压恒定。

    逆变采用串联逆变电路，TB是高频变压器，作电压匹配，负载为单匝的线圈，是高频淬火工艺最常见方式。逆变桥每臂由SIT组成。和电力MOSFET一样，SIT也具有负电流温度系数（即正导通电阻温度系数），自均流能力很强，易于并联运行，无须采用特殊均流措施，这为SIT电源提高输出容量创造有利条件。由于SIT自身的开关容量较大，因而易于制作大功率高频电源。

    逆变控制采用相位锁定方式。保证负载侧基波移相角φ1≈0。图中，TV2是高频电压互感器，取出补偿电容CH端电压uC作为锁相环的控制电压，系统也采用他励起动、自励运行的模式。

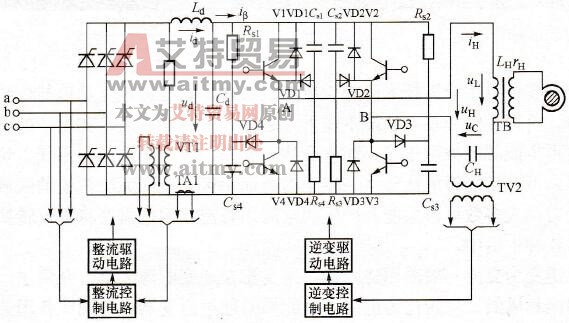

    图7-14    SIT逆变高频加热电源
