变频器的正确接地

    单台接地：变频器和其他设备必须分别接地，不要共用一根接地线。

    多台接地：可以共用一根地线，但地线之间不应构成回路。

    地线要求：1）尽可能采用扁平导线，接地电阻应小于10Ω。

   2)接地线应尽量缩短，避免因漏电流而使接地端子的电位不稳。

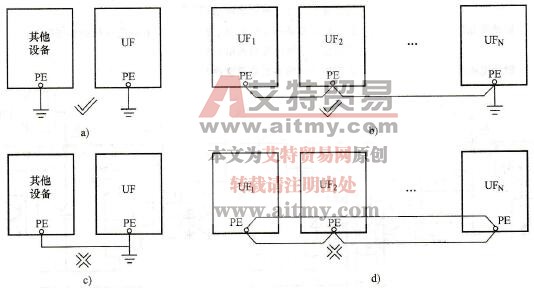

    图8-7    变频器的正确接地

    a)单台正确接地b）多台正确接地c）单台错误接地d）多台错误接地
