变频器的过电流和短路保护
来源：艾特贸易2017-08-13
简介过电流的特点：正常运行时， IGBT 的饱和压降 UCE 小于 3V 。过电流或短路时， UCE 升至 7V 。 保护过程： UCE 升高时，⑥脚电位升高，⑤脚电位降低，光耦合器 PC2 的二极管有电流， PC2
过电流的特点：正常运行时，IGBT的饱和压降UCE小于3V。过电流或短路时，UCE升至7V。
保护过程：UCE升高时，⑥脚电位升高，⑤脚电位降低，光耦合器PC2的二极管有电流，PC2的晶体管导通，将低电位输出至CPU。

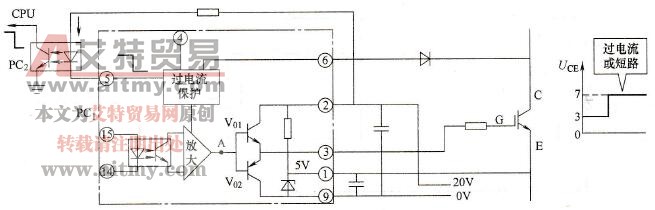

图8-39 短路和过电流的保护电路
