变频器的电流检测电路举例
来源：艾特贸易2017-08-13
简介被测电流：流过高频磁心上的线圈。 激励电流：由运算放大器 A1 组成恒流源，提供恒定的激励电流。 输出信号：霍尔芯片得到的电压信号十分微弱，经运算放大器 A2 放大后得到与被测
被测电流：流过高频磁心上的线圈。
激励电流：由运算放大器A1组成恒流源，提供恒定的激励电流。
输出信号：霍尔芯片得到的电压信号十分微弱，经运算放大器A2放大后得到与被测电流成正比的电压信号，输出到CPU。
CPU判断：CPU把被测电流信号与用户预置的电流取用比进行比较，以便判断是否需要进行过载保护和如何进行保护。

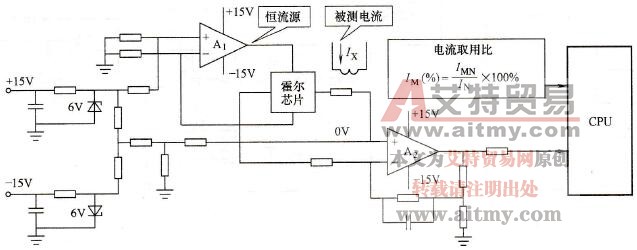

图8-38 变频器的电流检测电路举例
