变频器开关电源的基本原理

开关电源的特点：1）通过开关SW的通、断把直流电压变换成高频方波电压，施加于变压器T的一次侧。

2)变压器的二次侧经整流、滤波后得到所需要的直流电压。

一次侧电压的调整：一次侧电压和直流电压与脉冲占空比的乘积成正比。当直流电压波动时，调节占空比，就可以稳定一、二次侧电压。

二次侧电压的滤波：因为频率很高，通常为40~60 kHz左右，两个脉冲之间的间隔很小，滤波电容器放电时的电压降几乎等于0。所以，只需半波整流就可以了。

开关电源的优点：体积小、重量轻、效率高、响应快、输出电压的纹波小。

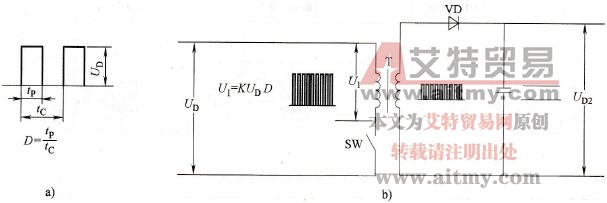

图8-28 开关电源的原理

a)开关电源的波形特点b）开关电源电路
