变频器过电压的特点及原因

    过电压的特点：变频器的过电压通常指直流电压超过了允许值。

    变频器的直流电压：当电源电压为380V时，直流电压的峰值是537V，满负载时的平均值是513V，而允许的上限值约为700V左右。

    过电压的可能原因：1）拖动系统释放的能量来不及吸收，如减速时间预置过短，电动机转子的转速跟不上同步转速的下降，再生电能增加，而制动电阻值又偏大，不能及时消耗泵升电压。

   2)其他设备引起的电网电压的上升。如变电所里的电容补偿柜合闸时，电源电压产生较大的冲击电压。

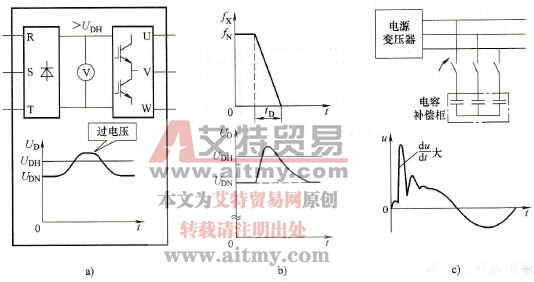

    图8-42    过电压的特点及原因

   a)过电压的特点b）减速太快产生过电压c）其他设备干扰引起的过电压
