提升机的变频器应用中选择控制方式

    选择无反馈矢量控制方式。参数的自动测量方法如下：

   (1)预置相关功能

    功能码

    功能名称

    数据码

    数据码含义

    Pr．80

  电动机容量

    11kW

  预置了这两个功能，就选择了矢量控制方式

    Pr．81

  电动机的磁极数

    6

    Pr．71

  适用电动机

    3

  非三菱标准电动机

    Pr. 9

  电子过载保护

    28A

  作用相当于电流取用比

    Pr．83

  电动机额定电压

    380V

    Pr．84

  电动机额定频率

    50Hz

    Pr．95

  自动调整设定/状态

    1

  电动机不旋转自动测量

   (2)具体操作

    电动机参数的自动测量

    第一步：变频器通电，输入电动机铭牌数据。

    第二步：变换模式，变频器从编程模式切换成运行模式。

    第三步：“起动”电动机，在运行状态下维持25s，至显示“3”或“103”时，自动测量结束。

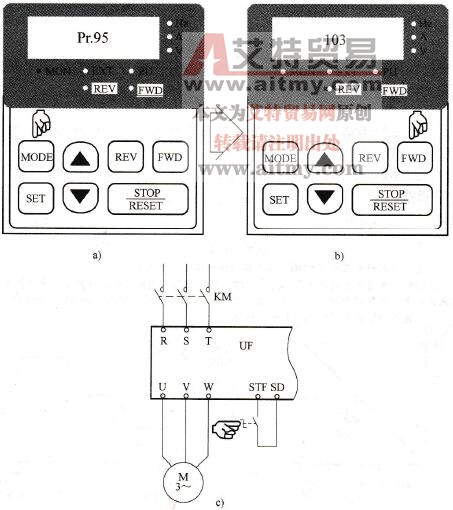

    图6-10    电动机参数的自动测量

   a)编程模式b）运行模式c）外接端子控制
