康沃CVF-P3系列变频器在风机变频改造中实例

    1．鼓风机实例

    莱会议室由冷风机把冷风吹入室内制冷。

    电动机的数据是：

   22kW、970r/min、44.6A。工频运行电流是40A。

    2．变频器选型

   (1)变频器的型号

    会议室制冷的重要等级不高，选择变频器时以价格低廉为主要原则。

    今选康沃CVF-P3系列变频器。

   (2)变频器的容量

    鼓风机一般不会过载，故变频器的容量与电动机相同即可。

    变频器的额定数据是：

   29.6kVA、45A、配用22kW电动机。

    3．变频调速方案

    冷风机的变频调速

    控制要求：所选变频器没有针对闭环控制起动的功能，在起动过程中需通过输入控制端子(X4)使PID功能失效。

    输出端子：OC1预置为“频率检测”，检测水平预置为50Hz。

    运行要点：起动时，OC1无输出信号，KA处于失电状态，常闭触点闭合，PID功能无效，原预置的加、减速时间有效，电动机起动。当频率上升到50Hz时，OC1有输出，KA得电，常闭触点断开，PID功能有效，进行闭环控制。KA的常开触点闭合，KA自锁。

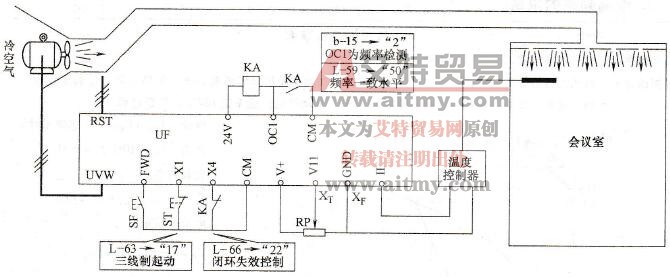

    图6-27    冷风机的变频调速

    4．转矩提升的预置

    预置转矩提升

   U/f线类型：康沃变频器设置了三种U/f线类型：恒转矩类、一次方类和二次方类。今用在风机上，

    故选二次方类U/f线。

    转矩提升量：冷风机在停止状态的阻转矩不大，故转矩提升量选择“2%”。

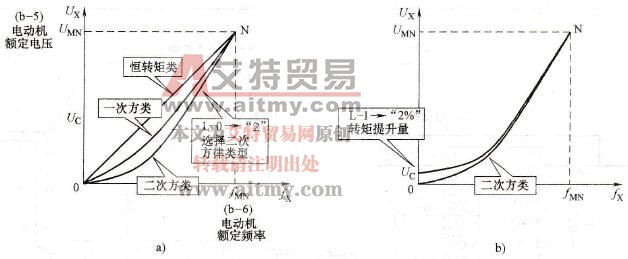

    图6-28    CVF变频器的转矩提升功能

   a) U/f线的类型b）转矩提井量

    5．加、减速时间和方式

    预置加、减速时间和方式

    负载特点：1）不经常起动和停机，加、减速时间不影响劳动生产率。

   2)低转速时阻转矩很小，高转速时阻转矩大，惯性也很大。

    加、减速时间：1）加速时间：预置为30s。

   2)减速时间：预置为40s。

    加、减速方式：一般情况下，采用直线形加、减速即可。在风量很大时，可考虑采用S形加、减速方式。

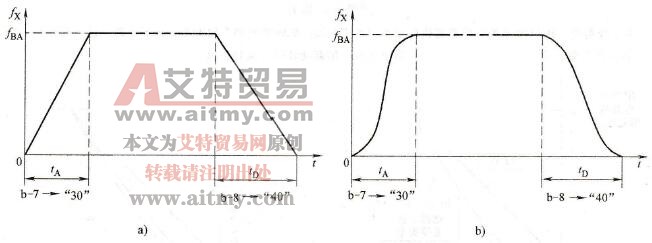

    图6-29    加、减速时间与方式

   a)直线形加、减速b）S形加、减速
