卷绕机械的变频器应用中卷绕的闭环控制

    通道选择：主给定端子AI1为目标信号通道；辅助给定端子AI2为反馈信号通道。

    目标信号由电位器RP1给定，反馈信号由张力传感器测出。

    跳线选择：目标信号是电压信号；反馈信号是电流信号。

    反馈逻辑：当被卷绕物的张力偏大时，要求变频器的输出频率下降，为负反馈。

    锥度控制：当选择开关SA闭合时，无锥度控制。当SA断开时，随着电容器C1的不断充电，A点电位不断降低，

    目标信号XT逐渐减小，形成锥度。

    电位器RP2用于控制A点的电位高低，从而控制了锥度的斜率。

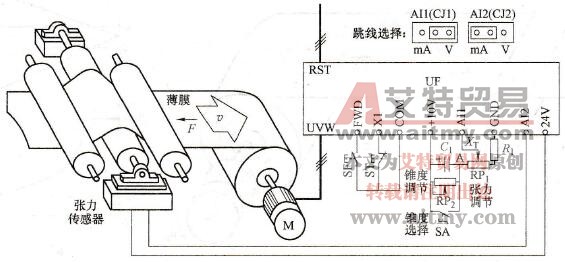

    图6-21    卷绕的闭环控制
