变频调速系统的功耗

    电磁功率：低频运行时，电动机的有效转矩不可能超过额定转矩，所以随着同步转速的下降，电磁功率也必减小。

    输出功率：在负载转矩不变的情况下，输出功率也将随着转速的下降而减小。

    损耗功率：因为在不同频率下运行时，转差基本不变，所以损耗功率基本上都等于额定功耗。可见，变频调速时功耗最小，也最节能。

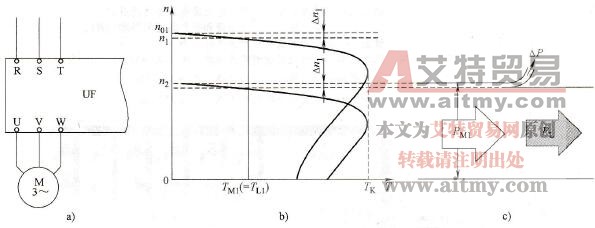

    图7-23    变频调速的能量图

   a)变频调速电路b）机械特性c）能量图
