变频器输出控制端子的控制技术方法

    1．外接模拟信号输出端

    外接模拟信号输出端输出的是和被指示信号呈线性关系的电压信号，可作为输出频率、输出电压、输出电流的指示等。该端子连接的是电压表头，但按被指示信号进行刻度。如图7-25所示。该端子连接导线要用双绞线或屏蔽导线。

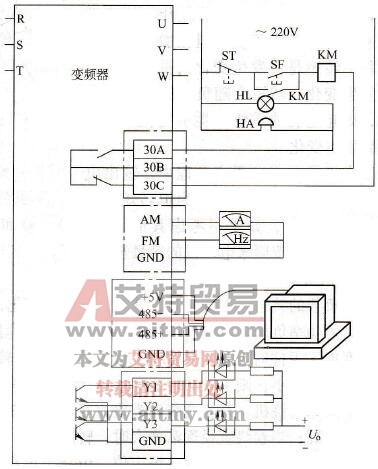

    图7-25    输出端子的连接

    2．外接报警输出端子

    报警输出端子如图7-25中30A、30B、30C。该端子出现报警时，30A、30B闭合；30B、30C断开。该组端子可用于报警时的声光控制和变频器的运行控制电路在故障时切断。该端子连接导线不用屏蔽。

    3．晶体管开路输出指示端子

    该组端子工作时，晶体管是作为开关应用，因此要接一组外接电源，如图7-25所示。连接导线不用屏蔽。

    4．通信接口

    如图7-25所示，多数变频器提供的是RS485接口，而上位微机的通信口多为RS232C接口，应用时需在中间加接一个RS485与RS232C转换接口。接口要用专用通信线。
