变频器的安装环境

    1．周围温、湿度

    变频器的工作环境温度范围一般为-10°~ 40°，当环境温度大于变频器规定的温度时，变频器要降额使用或采取相应的通风冷却措施。变频器工作环境的相对湿度为5%～90%（无结露现象）。

    2．周围环境

    变频器应安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体；无油污、蒸汽滴水等环境中。安装场所的周围振动加速度应小于0. 6g。因振动超值会使变频器的紧固件松动，继电器和接触器的触点误动作，导致变频器不稳定运行。因此在振动场所应用时要采取相应的防振措施。

    3．海拔高度

    变频器应用的海拔高度应低于1000m。海拔增高，空气含量降低，影响变频器散热，因此在海拔高度大于1000m的场合，变频器要降额使用。表7-7是富士变频器海拔高度与输出降额关系。

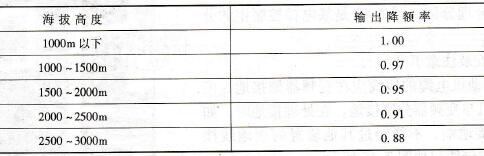

    表7-7    富士变频器海拔高度与输出降额关系

    4．安装方向和空间

   (1)变频器用螺栓垂直安装在坚固的物体上

    变频器要求垂直安装在坚固的物体上，从正面就可以看到变频器文字键盘，请勿上下颠倒或平放安装。变频器在运行过程中会产生热量，为保持冷风畅通，周围要留有一定空间，如图7-48所示。

   (2)变频器在柜中安装

    如果将变频器安装在控制柜中，柜的上方要安装排风扇；一个柜内安装多台变频器时，要横向安装，且排风扇安装位置要正确，如图7-49和图7-50所示。

    图7-48    变频器周围空间

    图7-49    平行安装示意图

    5．变频器在多粉尘现场的安装

    变频器在多粉尘（特别是多金属粉尘、絮状物）的场所使用时，要采取正确、合理的防尘措施，以保证变频器的正常工作。

   (1)安装设计要求

    变频器要安装在控制柜中，且最好安装在控制柜的中部或下部。要求垂直安装，其正上方和正下方要避免安装可能阻档进风、出风的大部件；变频器四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300mm，如图7-51中的H1、H2间距所示。

    图7-50    框内安装风口位置示意图

    图7-51    变频器安装示意图

   (2)控制柜通风、防尘、维护要求

   1)总体要求：控制柜应密封，使用专门设计的进风和出风口进行通风散热。控制柜顶部应设有出风口、防风网和防护盖；底部应设有底板、进线孔、进风口和防尘网。

   2)风道要设计合理，使排风通畅，不易产生积尘。

   3)控制柜内的轴流风机的风口需设防尘网，并在运行时向外抽风。

   4)对控制柜要定期维护，及时清理内部和外部的粉尘、絮毛等杂物。对于粉尘严重的场所，维护周期在1个月左右。
