变频器的输出主电路

    变频器接一台电动机：1）不接输出接触器，以防止变频器先有输出，后接电动机时产生冲击电流。

   2)不必接热继电器，因为变频器已有热保护功能。

    变频和工频切换控制：输出接触器和热继电器都是必须的。

    变频器接多台电动机：每台电动机都必须有自己的接触器和热继电器进行控制和保护。

    热继电器的发热元件：应并联电容器，将变频器输出电流中的高次谐波成分旁路掉。

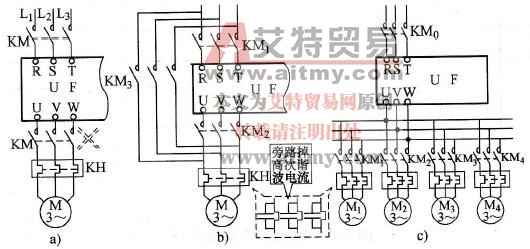

    图5-2    变频器输出主电路

   a)一控一；b）切换主电路；c）一控X
