变频器的故障切换
来源：艾特贸易2017-10-11
简介功能预置：功能码 F354 预置为“ 1 ”，则当变频器“跳闸”后，电动机不停机，而转入自动切换程序。 电动机脱离电源：变频器跳闸→ FLA[ON] → KA3 [ON] → S3-CC [ON] ： → fK 从 fG 上升至
功能预置：功能码F354预置为“1”，则当变频器“跳闸”后，电动机不停机，而转入自动切换程序。
电动机脱离电源：变频器跳闸→FLA[ON]→KA3 [ON]→S3-CC [ON]：
→fK从fG上升至fB→延时t1（基本频率等待时间）→KA1[OFF]
→KM2[OFF]→电动机脱离变频器。
电动机接入工频：延时t2（切换延时）→KA2[ON]→KM3[ON]→电动机切换到工频电源。

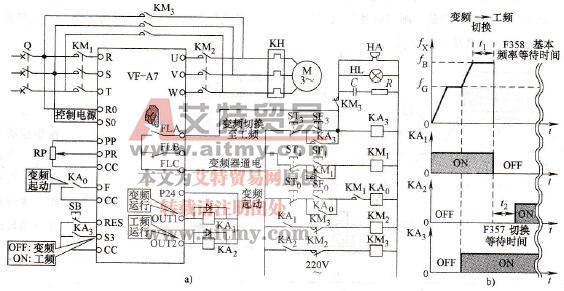

图5-29 故障切换
a)故障切换电路b）故障切换时序
