三菱FR-A540型变频器的主回路接线技术方法

来源:艾特贸易2017-10-11

简介1 .主回路接线端子排 主回路接线端子排如图 7-6 所示。端子排上的 R 、 S 、 T 端子与三相工频电源连接,若与单相工频电源连接,必须接 R 、 S 端子; U 、 V 、 W 端子与电动机连接;

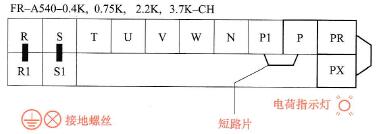

    1.主回路接线端子排

    主回路接线端子排如图7-6所示。端子排上的RST端子与三相工频电源连接,若与单相工频电源连接,必须接RS端子;UVW端子与电动机连接;P1P端子,RPPX端子,RR1端子和SS1端子用短接片连接;接地端子用螺丝与接地线连接固定。

    2.主回路接线原理图

    主回路接线原理图如图7-7所示。下面对照图7-7来说明各接线端子功能与用途。

主回路接线端子排

    7-6    主回路接线端子排

主回路接线原理图

    7-7    主回路接线原理图

    RST端子外接工频电源,内接变频器整流电路。

    UVW端子外接电动机,内接逆变电路。

    PP1端子外接短路片(或提高功率因素的直流电抗器),将整流电路与逆变电路连接起来。

   PXPR端子外接短路片,将内部制动电阻和制动控制器件连接起来。如果内部制动电阻制动效果不理想,可将PXPR端子之间的短路片取下,再在PPR端外接制动电阻。

    PN端子分别为内部直流电压的正、负端,如果要增强减速时的制动能力,可将PXPR端子之间的短路片取下,再在PN端外接专用制动单元(即制动电路)。

   R1S1端子内接控制电路,外部通过短路片与RS端子连接,RS端的电源通过短路片由R1S1端子提供给控制电路作为电源。如果希望RST端无工频电源输入时控制电路也能工作,可以取下RR1SS1之间的短路片,将两相工频电源直接接R1S1端。

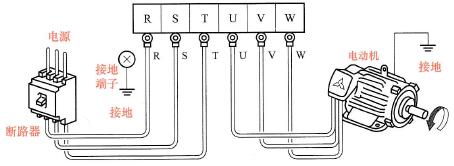

    3.电源、电动机与变频器的连接

    电源、电动机与变频器的连接如图7-8所示。在连接时要注意电源线绝对不能接UVW端,否则会损坏变频器内部电路。由于变频器工作时可能会漏电,为安全起见,应将接地端子与接地线连接好,以便泄放变频器漏电电流。

电源、电动机与变频器的连接

    7-8    电源、电动机与变频器的连接

    4.选件的连接

    变频器的选件较多,主要有外接制动电阻、FR - BU制动单元、FR - HC提高功率因数整流器、FR - RC能量回馈单元和改善功率因数直流电抗器等。下面仅介绍常用的外接制动电阻和直流电抗器的连接,其他选件的连接可参见三菱FR - A540型变频器使用手册。

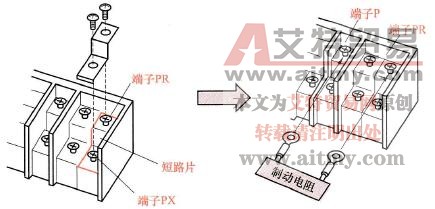

   (1)外部制动电阻的连接。变频器的PPX端子内部接有制动电阻,在高频度制动内置制动电阻时易发热,由于封闭散热能力不足,这时需要安装外接制动电阻来替代内置制动电阻。外接制动电阻的连接如图7-9所示,先将PRPX端子间的短路片取下,然后用连接线将制动电阻与PRP端子连接。

外接制动电阻的连接

    7-9    外接制动电阻的连接

   (2)直流电抗器的连接。为了提高变频器的电能利用率,可给变频器外接改善功率因数的直流电抗器(电感器)。直流功率因数电抗器的连接如图7 - 10所示,先将P1P端子间的短路片取下,然后用连接线将直流电抗器与P1P端子连接。

直流功率因数电抗器的连接

    7-10    直流功率因数电抗器的连接

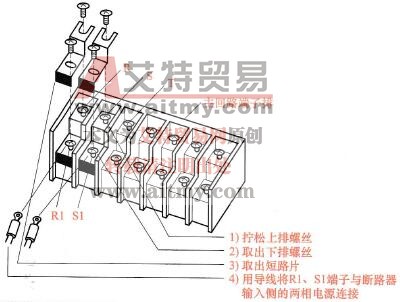

    5.控制回路外接电源接线

    控制回路电源端子R1S1默认与RS端子连接。在工作时,如果变频器出现异常,可能会导致变频器电源输入端的断路器(或接触器)断开,变频器控制回路电源也随之断开,变频器无法输出异常显示信号。为了在需要时保持异常信号,可将控制回路的电源R1S1端子与断路器输入侧的两相电源线连接,这样断路器断开后,控制回路仍有电源提供。

    控制回路外接电源接线如图7-11所示。

控制回路外接电源接线

    7-11    控制回路外接电源接线
