变频器的加、减速方式

    为了适应不同机械的启动停止要求，可给变频器设置不同的加、减速方式。加、减速方式主要有三种，由Pr.29参数设定。

   (1)直线加/减速方式(Pr.29=0)。这种方式的加、减速时间与输出频率变化成正比关系，如图7-39 (a)所示，大多数负载采用这种方式，出厂设定为该方式。

   (2)S形加/减速A方式(Pr.29=1)。这种方式是开始和结束阶段，升速和降速比较缓慢，如图7-39 (b)所示，电梯、传送带等设备常采用该方式。

   (3)S形加/减速B方式(Pr.29=2)。这种方式是在两个频率之间提供一个S形加/减速A方式，如图7-39 (c)所示，该方式具有缓和振动的效果。

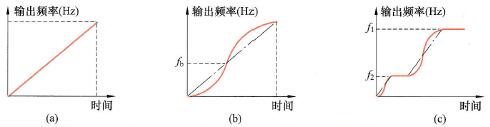

    图7-39    加减速参数功能

   (a) Pr.29=0；(b)Pr.29=1；(c) Pr.29=2
