ZS500系列注塑机专用变频器接线图

用户将变频器上盖打开，可看到主回路端子和控制端子。一般的，用户按“本机总体接线图”(图1-93)连线就可正常使用。图中，模拟量由端子AV1、AV2输入，而AG端子应接地。



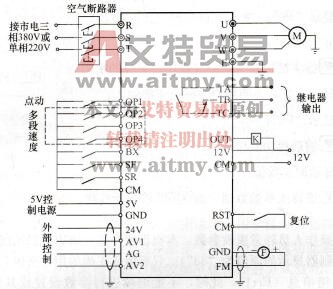

图1-93 ZS000系列注塑机专用变频器接线图

    F是外接频率表（5V挡或10V挡），其地端为GND。选择5V挡或10V挡频率表，必须在参数设定时加以认定。

    需要强调的是，变频器输入电源接线与输出电源接线应分开，控制回路接线与功率回路接线要分开。变频器的接地端与被控电动机外壳不能直接相连，而要各自接大地，接地必须可靠。

   (1)图1-93中的“K”为控制电压为12V的继电器，用作中间继电器。

   (2) TA、TB、TC为报警继电器输出，触点容量2A/250V AC。为避免继电器通断瞬间造成电磁干扰，建议该继电器也用作中间继电器。

   (3)与电脑、复印机等设备共电源时，应采用电源滤波器。

   (4) ZS500外壳与w500系列变频器相同。
