ZS500系列注塑机专用变频器主回路接线图

ZS500系列注塑机专用变频器主回路接线如图1-95所示，主回路端子说明见表1-38。

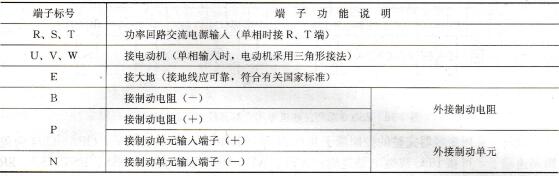

表1-38    zs500系列注塑机专用变频器主回路端子说明



  图1-95  ZS500系列注塑机专用变频器主回路接线图

  (a)单相主回路；(b)三相主回路；(c)主回路接线图（省略接地和泄放端子）

    应注意以下几个方面：

   (1)输入、输出配线按不同功率选择不同线径，以保证使用安全。

   (2)电源输入端应串接一断路器。

   (3)接地端子接地，其接地电阻应小于10Ω,，配线与R、S、T同线径，以保证回流畅通，且接地线应尽可能短；变频器与电动机应分别接地。

   (4)变频器输入无相序要求。

   (5)接线后，零碎线头必须清除干净．否则，可能造成变频器工作异常甚至损坏。

   (6)多台变频器共电源使用时，每台变频器应分别接地。

   (7)某些机型本身未带制动单元．通过功率端子P、N外接制动单元及制动电阻进行制动。

   (8)输入输出引线最长距离为200m。对于长距离引线，由于导线寄生电容和寄生电感增加，由此所产生的浪涌电压和冲击电流可能使变频器误动作，甚至使某些器件损坏，从而导致输出侧连接的设备运行异常或发生故障。同时，浪涌电压和冲击电流含有复杂的谐波电流，可能干扰附近的通信设备。因此，输入输出引线应尽可能短。

   (9)在正常运行时，电动机正转，否则，将U、V、W中任意两相互换连接，即可实现反转。
