变频器的手动控制工频-变频切换电路

    一些关键设备在投入运行后就不允许停机，否则会造成重大经济损失。这些设备如果由变频器拖动，则变频器一旦出现跳闸停机，应马上将电动机切换到工频电源。另有一类负载，应用变频器拖动是为了节能，如果变频器达到满载输出时就失去了节能的作用，这时也应将变频器切换到工频运行。因此，工频-变频切换电路是一种常用电路。

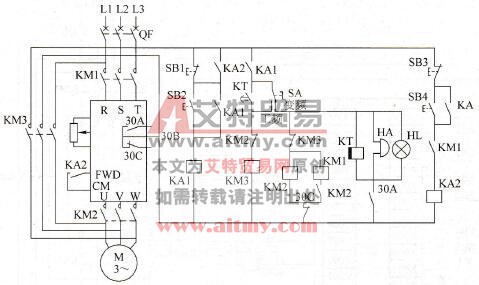

    电路如图6-3所示，下面分析控制原理。

    图6-3    手动控制切换电路

   (1)工频运行

   KM3为工频运行接触器，当KM3主触点闭合，电动机由工频供电。SB1和SB2为总电源控制按钮；SA为变频、工频切换旋转开关。当将旋转开关SA转到KM3支路，按下总电源控制按钮SB2，中间继电器KA1线圈得电吸合，其两组动合触点闭合，一组自锁SB2，另一组将KM3线圈接通。KM3得电吸合，电动机由工频供电。当按下停止按钮SB1，KA1失电。KA3也失电，电动机停止。

   (2)变频运行

    当将旋转开关SA转到变频控制支路，按下SB2，KM2得电，其两动合触点闭合，使KM1得电吸合，KM2吸合后KM1吸合，两接触器主触点将变频器与电源和电动机接通，使其处于变频运行的待机状态。此时串联在KA2支路中的KM1的一组动合触点闭合，为变频器起动做准备。当按下变频器工作按钮SB4，中间继电器KA2线圈得电吸合，一组动合触点将SB4短路自保，另一组动合触点接通变频器FWD与CM端子，电动机正向转动。此时KA2还有一组动合触点将总电源停止按钮SB1短路，使它失效，以防止用总电源停止按钮停止变频器。当变频器需要停止输出时，按下按钮SB3，KA2线圈失电，KA2所有的动合触点断开，变频器FWD与CM端子开路，变频器停止输出。如按下总电源停止按钮SB1，KA1释放，KM2、KM3均释放，变频器断电。

   (3)故障保护及切换

    当变频器工作时，由于电源电压不稳定、过载等异常情况发生时，变频器的集中故障报警输出触点30A、30C动作。30C动断触点由接通转为断开（此时变频器停止输出，电动机处于空转运行），KM1、KM2线圈失电释放，其主触点断开，将变频器与电源及电动机切除；与此同时，30A动合触点闭合，将通电延时继电器KT、报警蜂鸣器、报警灯与电源接通，发出声光报警。延时继电器通过一定延时，其延时动合触点将KM3线圈接通，KM3主触点闭合，电动机切换到由工频供电运行。当操作人员发现报警后，将SA开关旋转到工频运行位置，声光报警停止，时间继电器断电。
