拉丝机的变频改造概述

    拉丝机是金属线材制造的一种重要设备。设备的种类很多，常见的有水箱式拉丝机、直进式拉丝机、滑轮式拉丝机、倒立式拉丝机等。拉丝机主要应用在对铜、铝、铁、合金等金属线缆材料的加工，将直径较大的金属材料拉制成直径较细的金属丝。

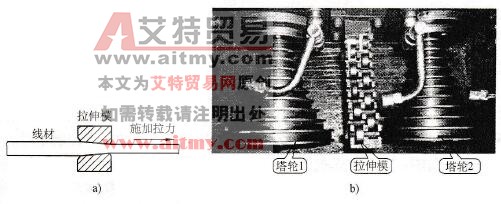

    拉丝机的拉丝原理如图6-33a所示，直径较大的金属线材，通过孔径较小的拉伸模，拉伸模是由硬质合金材料制成的，有很高的硬度和耐磨性。在线材直径较细的一端施加拉力，使直径变细。在拉伸过程中，拉伸模要进行冷却和润滑，冷却润滑介质一般为油或由水添加上润滑剂配置的冷却润滑液。在直径较细的线材拉伸时，采用塔轮拉丝结构（见图6-33b）。线材初始端先绕在塔轮1的小直径一端，通过一次拉伸模后，线材伸长一部分，绕在拉伸模出口一边的大一号塔轮2上，再通过一次拉伸模，线材又伸长一部分，又绕在大一号的塔轮1上。塔轮1和塔轮2都做送线和拉伸工作。当导线通过多个拉伸模拉延，在最高一级塔轮上送到卷线轴。

    图6-33    拉丝原理及塔轮拉伸结构

   a)拉丝原理b）塔轮拉丝

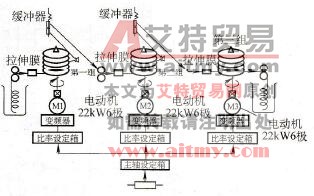

    直径较大的线材由于拉力较大，拉丝机采用一个拉伸模配一套拉伸驱动装置，如图6-34所示。

    图6-34    大直径拉丝机

    拉丝机最后的一道工序是把拉好的线材卷绕在线轴上，线轴在卷绕过程中，线材的张力大小要适度，这就要求卷绕机的速度要根据张力的大小自动调整，因此，卷绕变频器要有张力控制。
