变频器噪声的传播路径

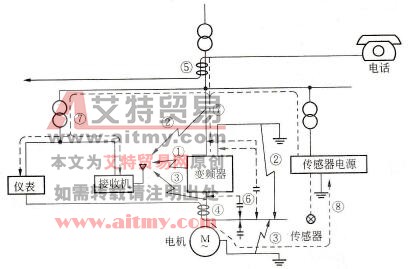

    图8-8为变频器和周边设备的布置图，图中用①～⑧表示变频器噪声的传播路径。

    图8-8    变频器和周边设备的布置图

   (1)噪声的空中传播

    图8-8中①②③表示变频器噪声对检测仪器、接收机、传感器的影响路径。由于这些设备对微弱信号很敏感，且线路布线又与变频器很近，置于同一控制柜中，因此很容易通过空中传播噪声信号使这些设备误动作。改善的办法应使这些设备远离变频器，其信号线要远离变频器输出入端子。更为有效的办法是在信号输入端插入噪声滤波器，可有效抑制来自电源线的噪声干扰。图8-9所示为噪声的空中传播。

    图8-9    噪声的空中传播

   (2)电磁感应产生的噪声

    图8-8中④⑤表示当信号线和动力线平行布线时，通过电磁感应将噪声传至信号线并产生误动作。图8-10所示为由电磁感应产生的噪声。

    图8-10    电磁感应产生的噪声

    图8-11    静电感应噪声

   (3)静电感应产生的噪声

    图8-8中⑥表示由静电感应产生的噪声，其路径如图8-11所示。变频器输入、输出侧电流产生的电场通过分布电容耦合到另一控制装置的信号线上，使其受到噪声干扰。

   (4)通过电源回路传播噪声

    图8-8中⑦⑧是当周边电子机器和变频器接向同一系统的电源时，变频器产生的噪声通过电源线，逆向流至周边机器产生误动作，如图8-12所示。

    图8-12    通过电源同路传播噪声
