变频器的整流器和逆变器模块测试
来源:艾特贸易2018-04-28
简介在变频器的端子 RSTUVW 上,用万用表电阻挡,改换测笔的正负极性,根据读数即可判定模块的好坏。一般不导通时,读数为∞,导通时为数欧姆或几十欧姆。 模块测试电路如图 8-3 所示
在变频器的端子RSTUVW上,用万用表电阻挡,改换测笔的正负极性,根据读数即可判定模块的好坏。一般不导通时,读数为∞,导通时为数欧姆或几十欧姆。
模块测试电路如图8-3所示。模块的好坏可按表8-2进行判定。

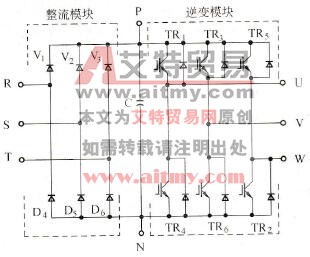

图8-3 模块测试电路

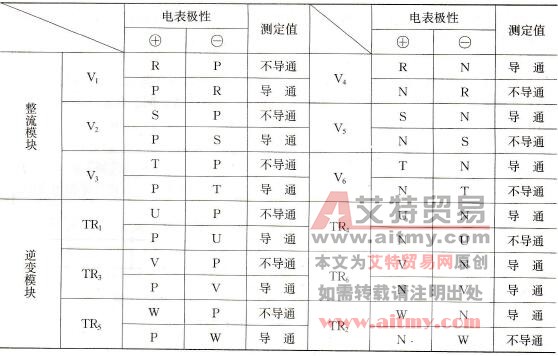

表8-2 模块测试判别表
