变频器的主电路端子

    变频器的外部连接端子分为主电路端子和控制电路端子，图7-6所示为森兰SB60变频器的连接端子图。

    变频器通过主电路端子与外部连接，主电路端子及其功能见表7-1。

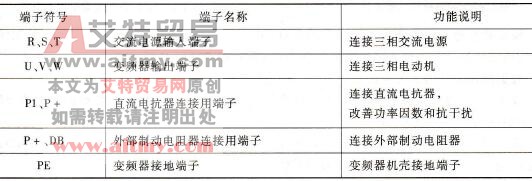

    表7-1    变频器的主电路端子及其功能

    使用主电路端子进行连接时应注意以下几点：

   1)R、S、T主电路电源输入端子，经接触器和低压断路器与电源连接，不用考虑相序。

   2)变频器的保护功能动作时，继电器的动断触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。

   3)不应以主电路的通断来进行变频器的运行、停止操作。需用控制面板上的运行键( RUN)和停止键( STOP)或用控制电路端子FWD( REV)来操作。

   4)变频器输出端子U、V、W直接接至三相电动机上，当旋转方向与设定不一致时，可以调换U、V、W三相中的任意两相。当电动机设置有变频和工频两种工作状态时，电动机前应串接热继电器。

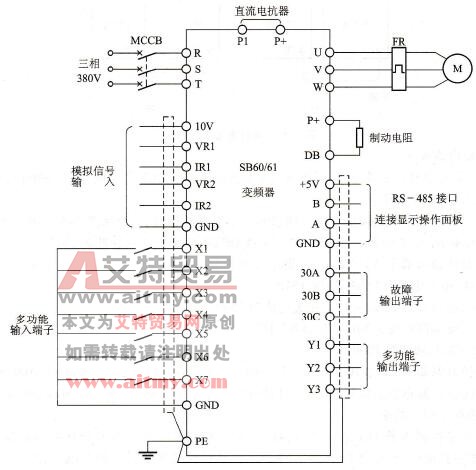

    图7-6    森兰SB60变频器的连接端子图

   5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上。

   6)直流电抗器连接端子P1、P+是连接改善功率因数用直流电抗器的端子。出厂时接有短路片，对于30 kW以上的变频器。需配置直流电抗器，在连接直流电抗器时，请卸掉短路片后再连接。

   7)连接外部制动电阻用端子P+、DB，变频器内部装有制动电阻，接在P+和DB端子上。按产品说明书要求和实际工况，当起动频繁或位能负载时，内装的制动电阻可能会容量不够，此时需要卸下内部制动电阻，改接外部电阻（另购件）。制动电阻配线采用双绞线，且长度在5m以下。对于大功率机型，除外接制动电阻外，还要对制动特性进行控制以提高制动能力。这时，需增设用功率晶体管控制的制动单元。

   8)从安全及降低噪声的需要出发，为防止漏电和干扰侵入或辐射出去，必须接地。根据电气设备技术标准规定，接地电阻应小于10Ω，且用较粗的短线接到变频器的专用接地端子PE上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台的接地端相接后再接地，如图7-7所示。

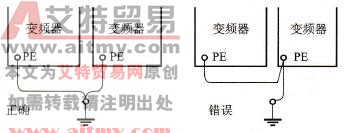

    图7-7    多台变频器的接地
