变频器的电动机过载保护功能及预置

    在传统的电力拖动系统中，通常采用热继电器对电动机进行过载保护。热继电器具有反时限特性，即电动机的过载电流越大，电动机的温升增加越快，容许电动机持续运行的时间就越短，继电器的跳闸也越快。

    变频器中的电子热敏器，可以很方便地实现热继电器的反时限特性。通过检测变频器的输出电流，并和存储单元中的保护特性进行比较。当变频器的输出电流大于过载保护电流时，电子热敏器将按照反时限的特性进行计算，算出允许电流持续的时间t，如果在此时间内过载情况消失，变频器工作依然是正常的，但若超过此时间过载电流仍然存在，则变频器将跳闸，停止输出。变频器的该功能只适用于一个变频器带一台电动机的情况。如图7-17所示。

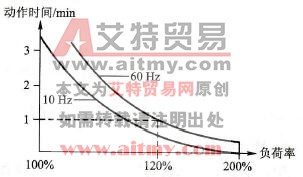

    图7-17    电子热敏器功能

    如果一个变频器带有多台电动机，则由于电动机的容量比变频器小得多，变频器将无法对电动机的过载进行保护，通常在每个电动机上再加装一个热继电器。
