变频器的外形

    变频器的内部结构相当复杂，除了由电力电子器件组成的主电路外，还有以微处理器为核心的运算、检测、保护、驱动、隔离等控制电路。对大多数用户来说，变频器是作为整体设备使用的，因此，可以不必探究其内部电路的原理，但对变频器的基本结构有个了解还是非常必要的。

    变频器的外形根据功率的大小有盒式和柜式两种，图7-1所示为成都森兰通用变频器的外形。

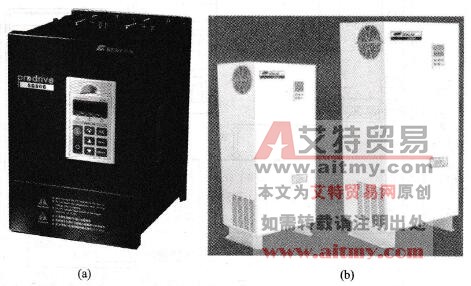

    图7-1    成都森兰通用变频器的外形

   (a)盒式；(b)柜式
