双向晶闸管交流调压电路中的双向二极管

    (1)外形与符号。双向二极管又称双向触发二极管，它在电路中可以双向导通。双向二极管的实物外形和电路符号如图3-21所示。

    图3-21    双向二极管

   (a)实物外形；(b)符号

   (2)性质。普通二极管有单向导电性，而双向二极管具有双向导电性，但它的导通电压通常比较高。下面艾特贸易小编通过图3-22所示电路来说明双向二极管性质。

    图3-22    双向二极管的性质说明

   (a)正向导通；(b)反向导通

   1)加正向电压。在图3-22 (a)电路中，将双向二极管VD与可调电源E连接起来。当电源电压较低时，VD不能导通，随着电源电压的逐渐调高，当调到某一值时(如30V)，VD马上导通，有从上往下的电流通过双向二极管。

   2)加反向电压。在图3-22 (b)电路中，将电源的极性调换后再与双向二极管VD连接起来。当电源电压较低时，VD不能导通，随着电源电压的逐渐调高，当调到某一值时(如30V)，VD马上导通，有从下向上的电流通过双向二极管。

    综上所述，不管加正向电压还是反向电压，只要电压达到一定值，双向二极管就能导通。

   (3)特性曲线。双向二极管的性质可用图3-23所示的曲线来表示，坐标中的横轴表示双向二极管两端的电压，纵坐标表示流过双向二极管的电流。

    图3-23    双向二极管特性曲线

    从图中可以看出，当触发二极管两端加正向电压时，如果两端电压低于UB1电压，流过的电流很小，双向二极管不能导通，一旦两端的正向电压达到UB1（称为触发电压），马上导通，流过的电流增大，同时双向二极管两端的电压会略有下降（低于UB1）。

    同样的，当触发二极管两端加反向电压时，在两端电压低于UB2电压时不能导通，只有两端的正向电压达到UB2时才能导通，导通后的双向二极管两端的电压会略有下降（低于UB2）。

    从图中还可以看出，双向二极管正、反向特性相同，具有对称性，故双向二极管极性没有正、负之分。

    双向二极管的触发电压较高，30V左右最为常见，双向二极管的触发电压一般有20～60V、100～150V和200～250V三个等级。

   (4)检测。双向二极管的检测包括好坏检测和触发电压检测。

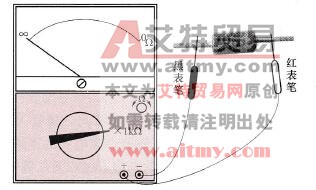

   1)好坏检测。万用表拨至R×1kΩ挡，测量双向二极管正、反向电阻，如图3-24所示。若双向二极管正常，正、反向电阻均为无穷大。若测得的正、反向电阻很小或为0，说明双向二极管漏电或短路，不能使用。

    图3-24    双向二极管好坏检测

   2)触发电压检测。检测双向二极管的触发电压方法如下。

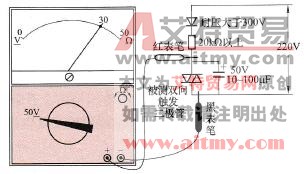

    第一步：如图3-25所示，将双向二极管与电容、电阻和耐压大于300V的二极管接好，再与220V市电连接。

    图3-25    双向二极管触发电压的检测

    第二步：将万用表拨至直流50V挡，红、黑表表笔分别接被测双向二极管的两极，然后观察表针位置，如果表针在表盘上摆动（时大时小），表针所指最大电压即为触发二极管的触发电压。图中表针指的最大值为30V，则触发二极管的触发电压值约为30V。

    第三步：将双向二极管两极对调，再测两端电压，正常该电压值应与第二步测得的电压值相等或相近。两者差值越小，表明触发二极管对称性越好，即性能越好。
