压力控制变频器的出口压阶段控制

    如上文所述，预测末端压恒定控制需要流量计。在已有配管线路增加流量计时，由于施工停水不可避免，出口压阶段控制不使用流量计，却能给出与预测末端压恒定控制相近的效果，在使用流量可按时间段确定的场合，或者每个使用设备的使用流量恒定、根据设备的运转，停止信号可以推算使用流量的场合都可适用。图8-33为本方式的基本构成图。根据预测、推算的流量，选择切换输入到压力调节器的出口压给定值。信号的切换可采用定时器开关，程序调节器等。

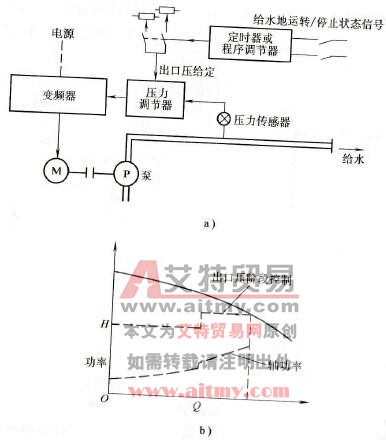

    图8-33    出口压阶段控制

   a)系统框图b)H-Q曲线
