压力控制变频器的出口恒压控制

    出口恒压控制是最普通的方式，其构成如图8-31所示。

    用压力传感器检出水泵出口附近配管内压力，用作反馈信号。压力传感器的种类和特点示于表8-7。在图8-30，压力调节器将来自压力传感器的反馈信号与出口压给定值比较运算，其结果作为频率指令输出给逆变器，调节水泵的转速使出口压保持一定。即，使用流量Q增大，则根据水泵特性水泵出口压H降低，因而压力调节器的输出也就是逆变器的频率指令上升，水泵的压力就得到补偿。反之，使流量减少则水泵出口压上升，降低逆变器的频率指令以使出口压下降。利用这种动作，就可以使水泵出口处配管内压力经常自动控制为一定。

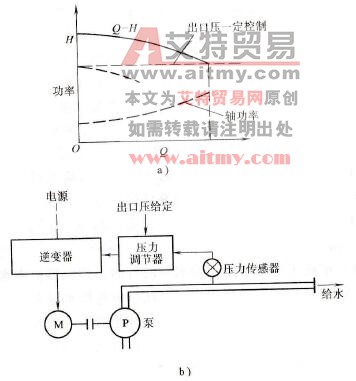

    图8-31    出口压恒定控制

   a)恒定控制Q-H曲线b)控制系统框图

    根据所需的流量使水泵调速运转，可以节能，而节约的电费在短期内能收回变频器的设备费的例子很多。

    表8-7    压力传感器的种类

    电气式

    空气式

绝对压力传感器

  压力传感器

绝对压力传感器

    压力传感器

检测端

隔膜、孔板等

隔膜、膜盒等

隔膜、孔板等

波尔洞管、膜盒等

输出信号

4~20mA、10~50mA的电气信号

0.2~1.0kg/cm²的气压信号①

准确度

    ±0.25%~±0.5%

±0.25 %~±0.5%

  特点

  1)注意于扰

  2)需要电气配线

  1)需要空气源

  2)抗干扰强

  3)需要空气配管

  4)即使用气压构成控制系统，逆变器

的指令也需要电气信号（采用气/电变

换等）



    ① 1kgf/cm²≈0.1MPa。
