桑塔纳2000轿车尾灯维修技术方法

    尾灯构造如图12-43所示。

   (1)拆装尾灯。

    ①拆卸。先拆下行李箱左、右装饰板，拧下如图12-43所指的3个紧固螺母3，再拆下尾灯壳体及灯座，取下灯泡。

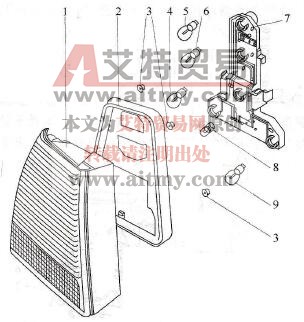

    图12-43    尾灯构造示意图

    1．壳体2．密封垫3．六角螺母(M5)4．雾灯灯泡(12V/21W)5．制动灯灯泡(12V/21W)6．转向灯灯泡(12V/21W)7．灯泡座8．尾灯灯泡(12V/5W)9．倒车灯灯泡(12V/21W)

    ②安装。装上灯座，将尾灯壳体装入车身开口处，拧紧紧固螺母，装上行李箱左、右装饰板。

   (2)拆装尾灯灯座。拔下供电端子。如图12-44所示，松开箭头所示的固定板，取下灯座。安装可按与拆卸相反的顺序进行。

    图12-44    拆装尾灯灯座
