桑塔纳2000轿车普通前照灯维修技术方法

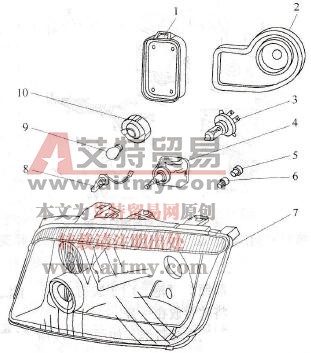

    普通前照灯的结构及组成，如图12-31所示。

    图12-31    普通前照灯构造及组成

    1．转向灯盖罩2．前照灯盖罩3．远光和近光双丝灯泡(H4，12V，60W/55W)4．前照灯照程调节电动机5．驻车灯灯座6．驻车灯灯泡7．前照灯壳体8．雾灯灯泡9．转向灯灯泡10．转向灯灯座

   (1)前照灯的调整。应使用前照灯调整仪来调整前照灯并严格按照维修要求的数值进行调整。调整前照灯时，同时要调整雾灯。左前照灯（右前照灯调整螺栓与此对称）如图12-32所示，用十字旋具旋转相应的横向移动或垂直移动调整螺栓直到调整合适为止。

    图12-32    前照灯的调节

    1．横向调整螺栓2．垂直方向调整螺栓

   (2)前照灯的拆装。

    ①拆卸。拆下前保险杠，拧下如图12-33所示十字头螺栓1，向前拉出前照灯护板2，拔下前照灯的多孔端子，拧下紧固螺栓3。拧下前照灯壳体紧固螺栓，向前拉出前照灯壳体。

    ②安装。可按与拆卸相反的顺序进行。如需要，调整前照灯。

    图12-33    拆卸前照灯护板

    1．螺栓2．前照灯护板3．紧固螺栓

   (3)更换前照灯灯泡。对于装有前照灯清洗系统的车，可将软管放在一旁。

    ①更换远、近光灯灯泡。如图12-34所示，先松开箭头所示的弹性卡，取下密封盖，再按图12-35所示拔下灯泡供电端子1，通过凸起3压下并松开弹性卡夹2，从反射罩上拉出灯泡4。安装时先装上新灯泡，使凸起卡入反射罩的凹槽内，插上电源端子，装上密封盖。安装完毕后应检查前照灯功能，调整前照灯。

    图12-34    拆卸前照灯密封盖

    图12-35    拆下灯泡

    1．端子2．弹性卡夹3．凸起4．灯泡

    ②更换驻车灯（侧灯）灯泡。先松开弹性卡夹，取下密封盖，再从反射罩上拉出灯座端子。然后更换灯泡，将灯座及灯泡一起压入反射罩，压至止点位置，装上密封盖。最后检查前照灯的功能。

    ③更换雾灯灯泡。先松开并取下转向灯密封盖，再参照图12-36所示拔下灯泡的供电端子1，通过凸起3压下并松开弹性卡夹2，从反射罩上拉下灯泡4。安装时不可触摸灯泡玻璃，凸起要卡入反射罩的凹槽内。装上密封盖前不要忘了插上电源端子。最后检查前照灯功能。

    图12-36    更换雾灯灯泡

    1．端子2．卡夹3．凸起4．灯泡

   (4)校正前照灯，前照灯校正组件由二层薄膜组成。校正灯光前，应清洗前照灯的散光玻璃。前照灯灯光从右向左及从左向右校正的方法是相同的。以左侧前照灯的校正为例：如图12-37中箭头所示，去掉安装薄膜上的护纸，对齐左前照灯的安装薄膜，将自粘式安装薄膜与贴膜一起粘到前照灯上，然后去掉安装膜，贴膜仍留在前照灯上。

    图12-37    左前照灯贴膜
