桑塔纳2000轿车组合仪表的检修

来源：艾特贸易2017-11-22

简介(1) 桑塔纳 2000 轿车 Lowline 型仪表的检修。仪表常见故障与排除见表 12-10 。表 12-10 仪表常见故障与排除 (2) 奥迪轿车 Highline 型组合仪表的检修。 ①检查车速信号。如果确定了车速表上

(1)桑塔纳2000轿车Lowline型仪表的检修。仪表常见故障与排除见表12-10。

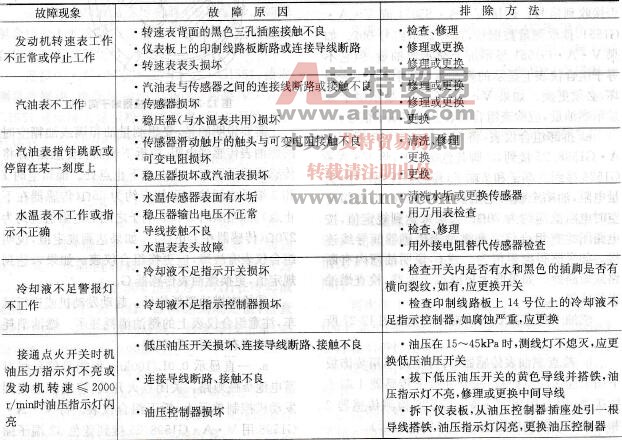

表12-10 仪表常见故障与排除

仪表常见故障与排除

(2)奥迪轿车Highline型组合仪表的检修。

①检查车速信号。如果确定了车速表上的车速显示有故障，应检查车速表是否接收到信号。连接V·A·S5051或V·A·G1551，读取测量数据块，选择显示组号001并进行试车。如果V·A·G15 51上显示车速值，但它不等于组合仪表上的车速显示，说明组合仪表损坏，必须更换。如果V·A·G1551显示屏上未显示车速值，应检查组合仪表上多端子信号．拆卸组合仪表，将V·A·G1598用V·A·G1598/25接到32脚蓝色端子，将V·A·G1526接到28端子和汽车搭铁间，靠听觉来检查导线是否导通，在汽车被前后推动时(约1m)，检测仪上的振鸣信号应多次接通和断开。如检查不正常，需检查接车速传感器的导线。按电路图检查导线连接。如导线正常，应更换车速传感器。

②检查燃油表传感器G的信号。如果组合仪表上的燃油量指示有故障，应检查组合仪表是否接收到信号。连接V·A·S5051或V·A·G1551，读取测量数据块，选择显示组号002。如果V·A·G15 51显示屏上显示燃油量，但它不等于组合仪表上显示的燃油量，说明组合仪表损坏，必须更换。如果V·A·G1551显示屏上未显示燃油量，应检查组合仪表上的多端子信号。

a．拆卸组合仪表：将V·A·G1598用V·A·G1598/25接到32脚蓝色端予上，将V·A·G1526接到5端子和7端子（传感器接地）之间测量电阻，油箱全满时电阻值应约为270Ω；油箱全空时电阻值应约为70Ω。如果未达到规定值，按电路图检查组合仪表和燃油表传感器间导线连接。如果测得电阻值为∞或0，说明油箱内有断路或短路处。如果既无短路也无断路，检查燃油表传感器G。

燃油表传感器G的4端子布置如图12-27所示。

b．检查燃油表传感器G：拧下行李箱装饰板下面的连接法兰护板，松开并拔下传感器4端子插接器，用万用表V·A·G1526检测传感器2和3端子之间的电阻值（如图12-28所示）。

燃油表传感器端子

图12-27 燃油表传感器端子

1．燃油泵正信号2．从燃油表传感器到组合仪表的导线3．燃油表传感器搭铁4．燃油泵搭铁

测量传感器端子间电阻

图12-28 测量传感器端子间电阻

需要说明的是，要想测量油箱满或油箱空时的燃油表传感器电阻，应拆下燃油表传感器，并将传感器浮子置于上止点或下止点处。油箱空时2和3端子之间的电阻值应约为55Ω（传感器在下止点）；油箱满时2和3端子之间的电阻值应约为270Ω(传感器在上止点)。如果达到规定值，说明组合仪表有故障，应更换组合仪表。如果未达到规定值，更换燃油表传感器G。

③检查燃油消耗信号。起动发动机或进行试车，注意组合仪表上的燃油消耗显示。燃油消耗显示可能有下面三种可能：

a．一直显示0.0L/100km，可能是信号线对蓄电池负极短路。关闭点火开关，将检测盒接到发动机控制单元上，拆下组合仪表。将V·A·G1598V·A·G1598/25接到蓝色32端子插接器上，将V·A·GJ1526的正极检测线接到V·A·G1598/25的25端子上，将负极检测线接到发动机控制单元检测盒上和发动机控制单元附属的燃油消耗信号端子上，测量其电阻。电阻值应<2Ω。将V·A·G1526的正极检测线接到发动机控制单元检测盒上和附属燃油消耗信号端子上，将负极检测线接到蓄电池负极，测量其电阻。电阻值应>9MΩ。如果达到规定值，说明导线连接正常。

b．一直显示51L/100km，可能是信号线断路。关闭点火开关，将检测盒接到发动机控制单元上。拆下组合仪表，将V·A·G1526用V·A·G1598/25接到32脚蓝色端子上，将V·A·G1526正极检测线接到V·A·G1598/25端子25上，将负极检测线接到发动机控制单元检测盒上和发动机控制单元附属燃油消耗信号端子上，测量其电阻。电阻值应<2Ω。将V·A·G1526正极检测线接到发动机控制单元检测盒上和其附属燃油消耗信号端子上，将负极检测线接到蓄电池负极上，测量其电阻，电阻值应>9MΩ。如果达到规定值，说明导线连接正常。

c．显示的油耗无意义或在不断变化。进行燃油消耗显示匹配。

④检查冷却液温度传感器G2的信号。如果组合仪表上的冷却液温度显示有故障，应检查组合仪表是否收到信号。

连接V·A·S5051或V·A·G1551，读取测量数据块，选择显示组号003。如果V·A·G1551显示屏上显示冷却液温度，但它不等于组合仪表上显示的冷却液温度，说明组合仪表损坏，必须更换。如果V·A·G1551显示屏上未显示冷却液温度，应检查组合仪表上的多端子信号。拆下组合仪表，将V·A·G1598用V·A·G1598/25接到32脚蓝色端子上，将V·A·G1526接到8端子和7端子（传感器接地）之间测量电阻。电阻值在冷却液温度60℃应约为259Ω；在冷却液温度90℃应约为107Ω；在冷却液温度120℃应约为40Ω。如未达到规定值，检查接冷却液温度传感器的导线。如果导线正常，必须更换冷却液温度传感器G2。
