波罗轿车仪表板

    (1)仪表板中的指示灯图标。仪表板中的指示灯图标如图12-14所示。指示灯的位置可能会因车辆型号不同而略有不同。

    图12-14    仪表板中的指示灯

    1．近光灯2．前雾灯3．左转向信号灯4．冷却液温度指示5．防驶离装置6．远光灯7．排气警报灯8．定速控制装置9．燃油储量10．燃油储备显示11．右转向信号灯12．ASR灯13．制动指示/驻车制动指示/制动系统故障指示14．安全气囊15．安全带16．防抱死制动系统(ABS)17．排气警报灯18．三相交流发电机19．后行李箱盖打开20．清洗液21．制动磨损22．车门打开警报23．机油压力24．冷却液25．挂车转向信号灯26．发动机电子控制系统/电子节气门27．电液转向系统28．后雾灯

   (2)仪表板的背面及连线接口。仪表板的背面接口如图12-15所示。注意仪表板不允许打开，只允许更换总成件。仪表板的背面32端子绿色接口如图12-16所示，连接情况见表12-7；8端子黑色接口的布置如图12-17所示。

    图12-15    仪表板背面

    1．32端子接口（绿色）2．警报蜂鸣器3．8端子接口（黑色）

    （说明：圆圈数字1、2、7、8、16、17、32为接口端子编号）

    图12-16    绿色32端子

    图12-17    黑色8端子接口的功能

    1．制动摩擦片磨损2～3．空4．右侧停车警报灯5．接线柱15．正极6．左侧停车警报灯7．正极接线柱30 8．接地接线柱31

    （说明：1～8接口触脚为左右交叉编号）

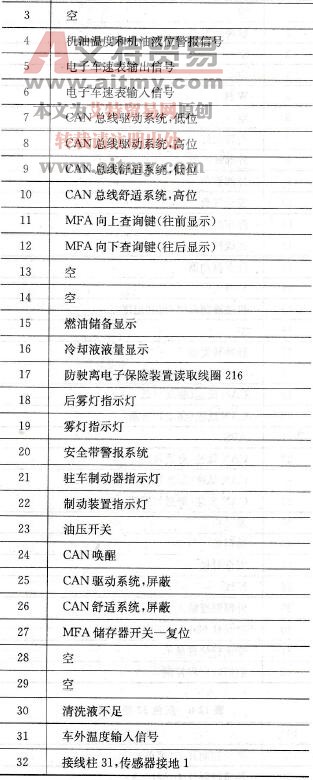

    表12-7    绿色32端子功能
