INA103具有幻像功率的话筒前置放大器

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

简介如图所示为具有幻像功率的话筒前置放大器。当“幻像功率”开关接到 48V时,对话筒提供 48v的直流电压;接到47kΩ时,对话筒提供0V的直流电压。两个20dB衰减联动开关,控制输入信号是

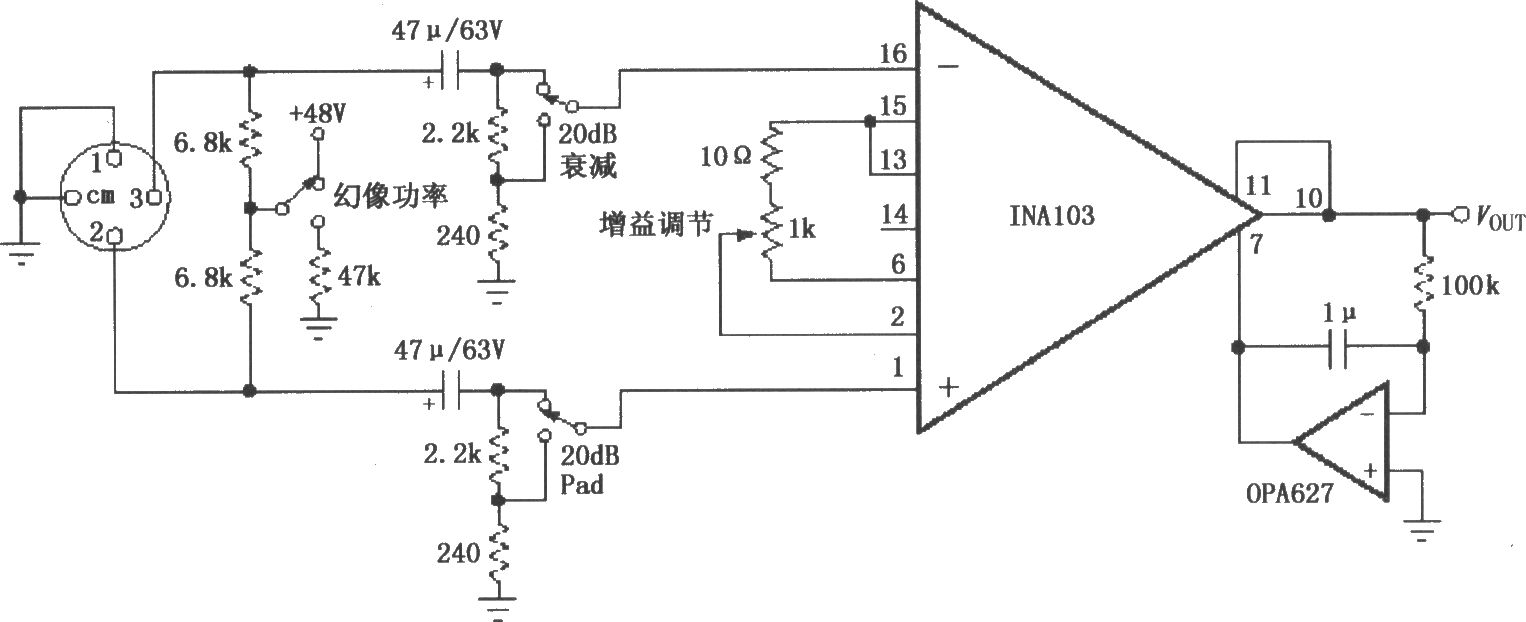

INA103具有幻像功率的话筒前置放大器 如图所示为具有幻像功率的话筒前置放大器。当“幻像功率”开关接到 48V时,对话筒提供 48v的直流电压;接到47kΩ时,对话筒提供0V的直流电压。两个20dB衰减联动开关,控制输入信号是否被衰减20dB(即是否分压)。1kΩ“增益调节”电位器可调节放大器增益,以改变输出信号大小。 OPA627构成输出失调电压控制环路,以控制输出级A3的失调电压。
