INA125高精确度仪表放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02
简介INA125是具有精密参考电压源的低功率高精确度仪表放大器，在单片集成电路内部提供完整的电桥激励和精密的差分输入放大，用一个外部电阻，可设定从5～10000的任意增益值。INA122单电

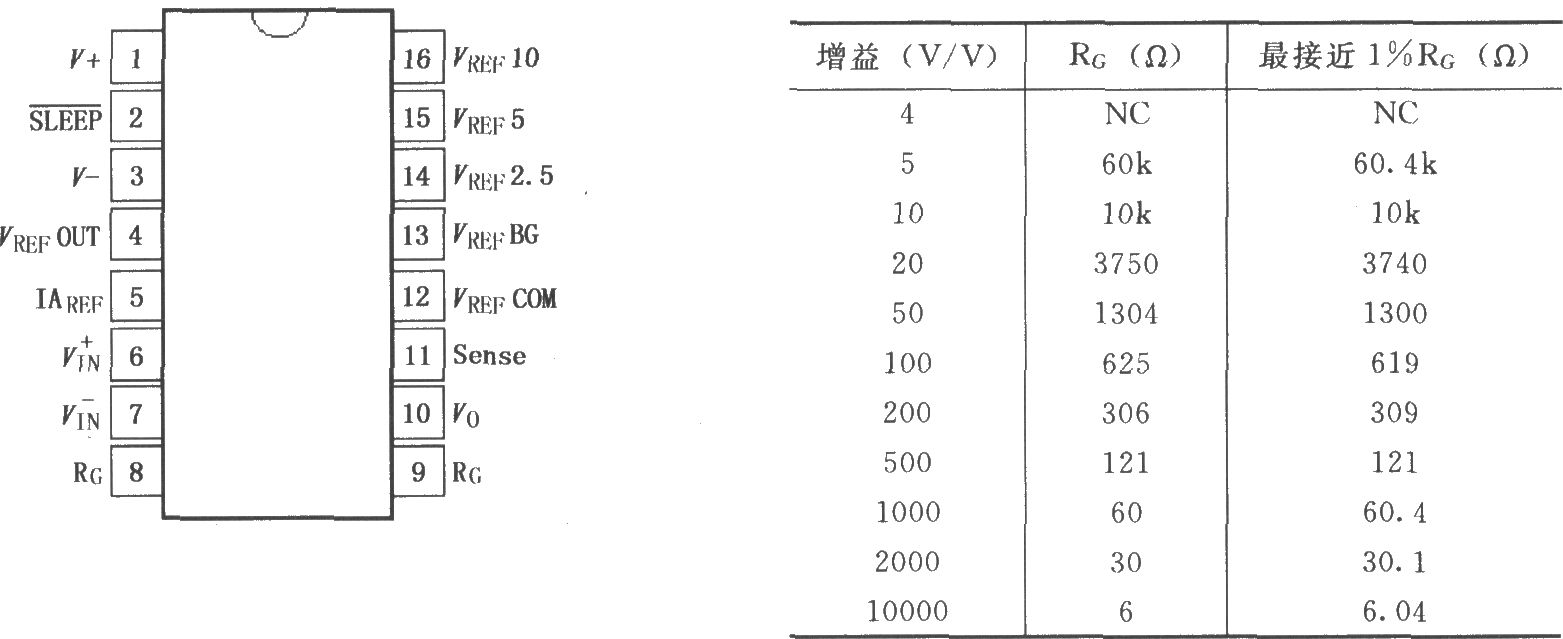

INA125是具有精密参考电压源的低功率高精确度仪表放大器，在单片集成电路内部提供完整的电桥激励和精密的差分输入放大，用一个外部电阻，可设定从5～10000的任意增益值。INA122单电源供电时为 2．7～ 36V，双电源供电时为±1．35～±18V。参考电压的选择可用外部引脚设定，电压值为2．5V、5V或10V，也可接可变传感器。参考电压精确度为±0．5％(最大值)，35×1010-6／oC漂移(最大值)。休眠模式允许关闭和循环工作以节省电源。INA125采用16脚塑封DIP和SO-16封装，其引脚排列如图所示。
INA125高精确度仪表放大器
