INA117基本电源和信号连接电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

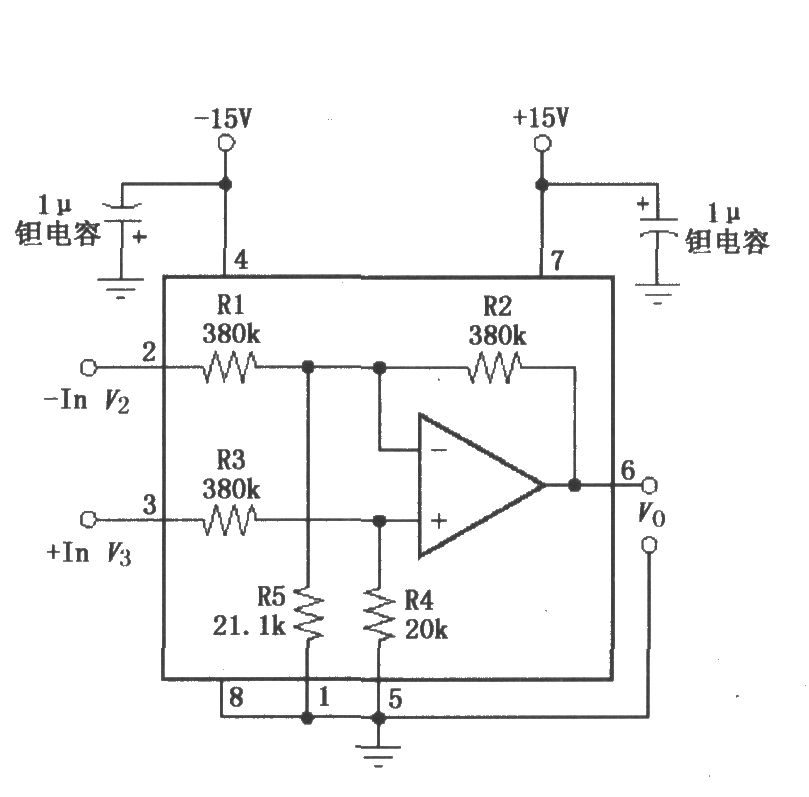

简介如图所示为INA117的基本电源和信号连接电路。在噪声环境或高阻电源应用时,芯片电源端要用电容滤波,且应尽可能靠近芯片电源脚放置。输出电压等于2脚与3脚之间的差分电压,即V

INA117基本电源和信号连接电路 如图所示为INA117的基本电源和信号连接电路。在噪声环境或高阻电源应用时,芯片电源端要用电容滤波,且应尽可能靠近芯片电源脚放置。输出电压等于2脚与3脚之间的差分电压,即Vo=V3-V2,由此共模电压被抑制。芯片内部电路连接补偿脚(8脚),用以消除反馈电阻R2与IC衬底之间寄生分布电容。通常8脚接地或通过0.1μF接到交流地(如V )。INA117的共模抑制比是依靠输入电阻网络的匹配来实现的。为了保持高CMR,应该使用低阻信号源驱动两个输入端。 当有一个75Ω电阻串联在2脚或3脚时,将使CMR从86dB降低到72dB。同样,当有一个电阻串联在基准脚 1脚或5脚时,也造成CMR下降。例如,有一个4Ω电阻串联在1脚或5脚也将使CMR从86dB降低到72dB。
