喜庆彩灯电路图

  此电路具有8路输出18路闪光方式。

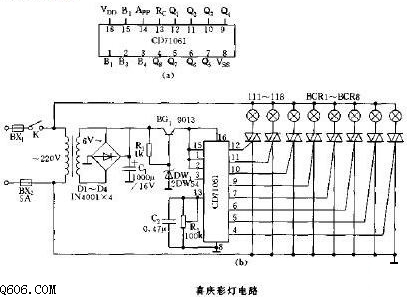

  电路原理：电路主要由程控闪光彩灯专用集成电路CD71061组成，其采用双列直插式16脚塑料封装，图a是此集成电路的引出脚示意图。B1～B4为可变控制端，改变控制端的电平，可以得到不同的闪光效果。Rc端外接阻容元件，改变阻容元件的大小，可调节其闪光的频率。通常电容选在0.1～0.68uF之间，电阻在10k欧～1M欧之间，App为扩展端，只在多片CD71061共同连接时才使用，单片使用时此脚悬空，Q1～Q8为8路输出端，每路可以驱动数只发光二极管或通过可控硅实现对220V普通灯泡的控制。
