火树银花满天星电路图

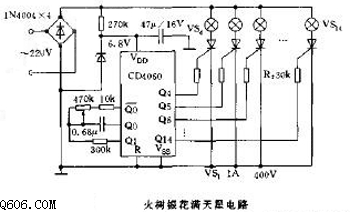

  如图中一满天星彩灯串控制电路，这些彩灯串无规律地挂在树枝或建筑物轮廓上，像是满天星辰在空中闪烁。

  电路原理：电路由CD4060及外围元件组成。CD4060是一种带有振荡器的十四级计数器，用其输出端控制可控硅导通，使各组灯串发光。由于CD4060输出方式是二进制状态，所以这灯串发光很难看出它的变化规律，夜间，闪烁在装饰物的彩灯此亮被熄，好像满天星辰闪烁，其场面十分壮观。很适合家庭、餐馆和商店等处的装饰场合。
