电话机对讲电路图

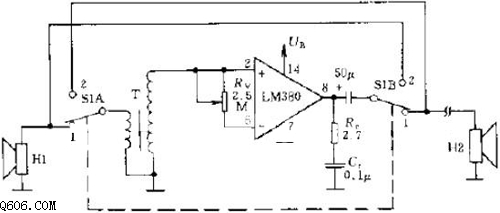

  图中示出外加元件最少的电话对讲电路。当联动开关S1A和S1B置于位置1（讲话）时，主控台的扬声器H1通过升压变压器T充当话筒；当置于位置2（收听）时远距离扬声器H2充当话筒，当H1或H2充当话筒时，另一方H2或H1则充当扬声器。因此，二者可以通过该线路对讲。
  升压变压器T的匝数比为1：25，配合LM380的增益50，可使整个回路的增益达1250.电阻R0提供共模音量控制。LM380是一种声频功率放大集成放大器，具有50（34dB）的内部增益，而且输出可以自动地以电源电压的一半为中心，输入级可根据需要采用直接耦合或交流耦合。输出级具有短路电流限制和热断路电路保护。它的这些内部性能对于声频应用来说，可使外部所接元件数量最少。
