精密电压-电流变换／变送器XTR110
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介XTR110是设计为模拟信号发送的精密电压-电流变换器，可将输入的0～5V或0～10V电压变换为4～20mA、0～20mA、5～25mA或其他常用电流输出。XTR110内含一个精密的金属膜电阻网络，提供输入定
XTR110是设计为模拟信号发送的精密电压-电流变换器，可将输入的0～5V或0～10V电压变换为4～20mA、0～20mA、5～25mA或其他常用电流输出。XTR110内含一个精密的金属膜电阻网络，提供输入定标和失调电流；一个10V基准电源，提供给外部电路工作。其工作温度范围为商用级和工业级。 XTR110采用16脚塑料DIP封装和陶瓷DIP封装、SOL一-6表面封装。引脚排列如图所示。

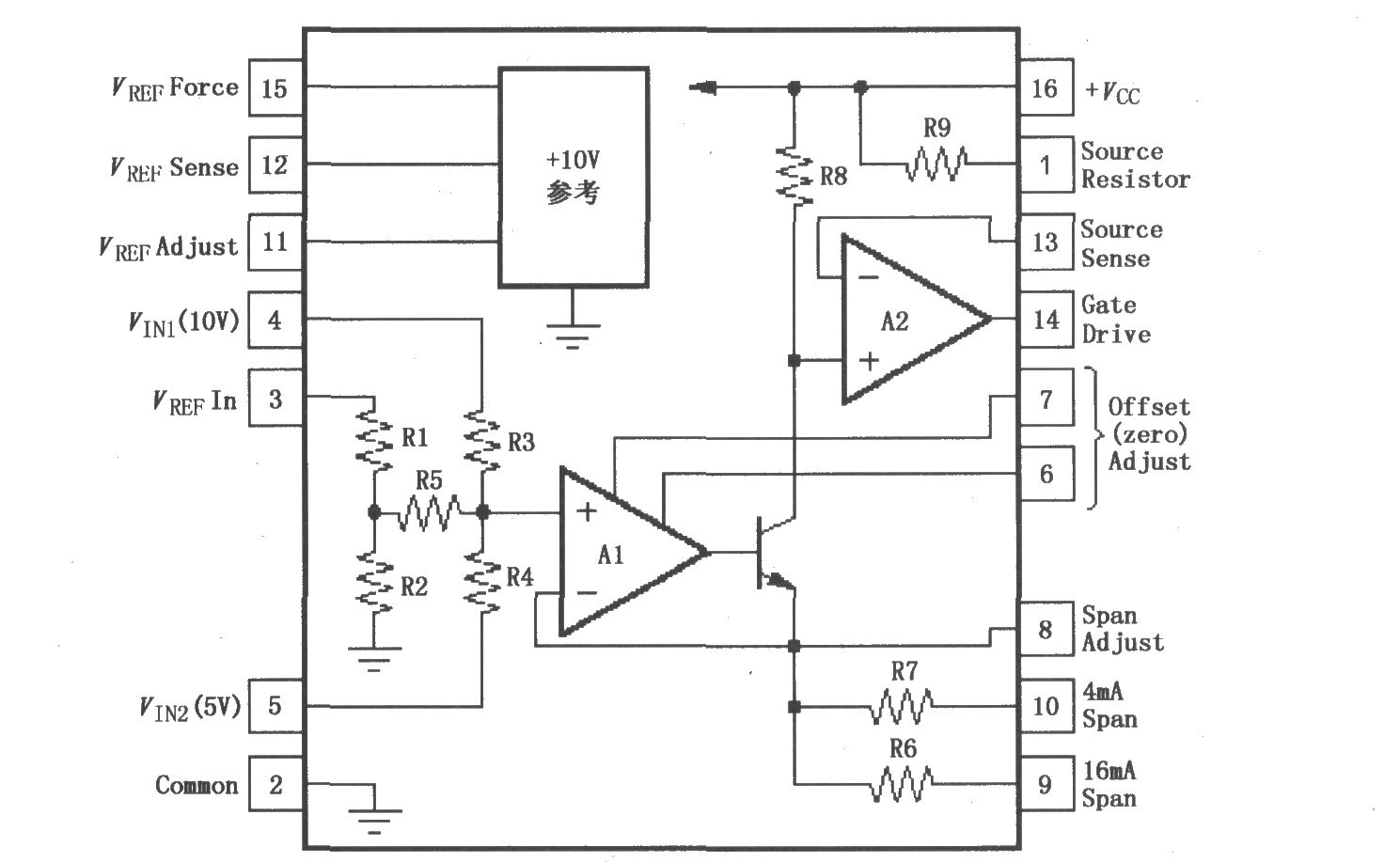

内部框图如下图所示：
