XTR112、RCV420组成的发送/接收环电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介如图所示,RTD采用Pt100型热电偶。当温度为100~600oC时,XTR112输出电流为4~20mA,RCV420输出电压为0~5V。图中为两线RTD连接,若需远程RTD,建议采用三线RTD连接方式,将RG改为1180Ω,RLIN

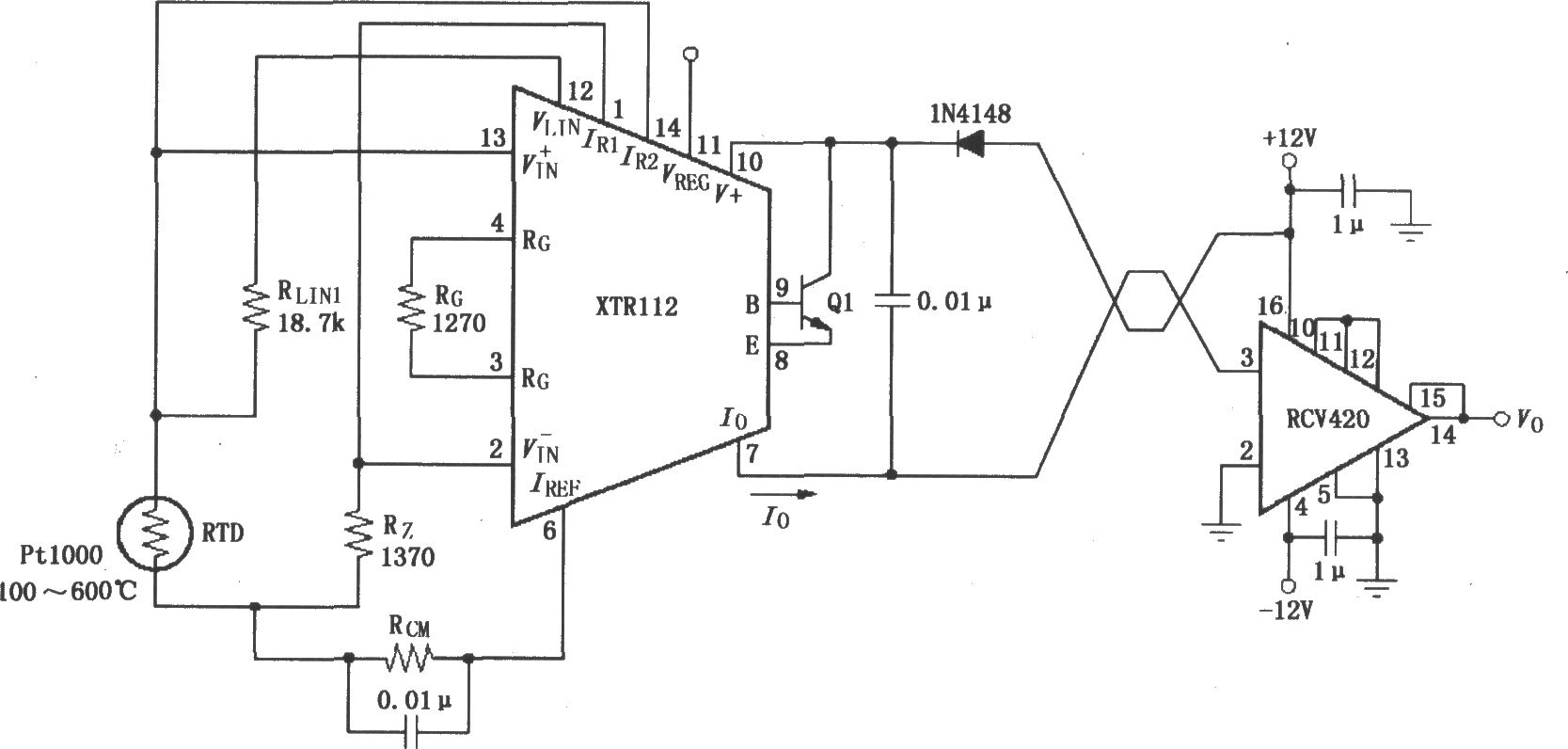

XTR112、RCV420组成的发送/接收环电路 如图所示,RTD采用Pt100型热电偶。当温度为100~600oC时,XTR112输出电流为4~20mA,RCV420输出电压为0~5V。图中为两线RTD连接,若需远程RTD,建议采用三线RTD连接方式,将RG改为1180Ω,RLIN2改为40.2kΩ。
