RCV420电源电流监视电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

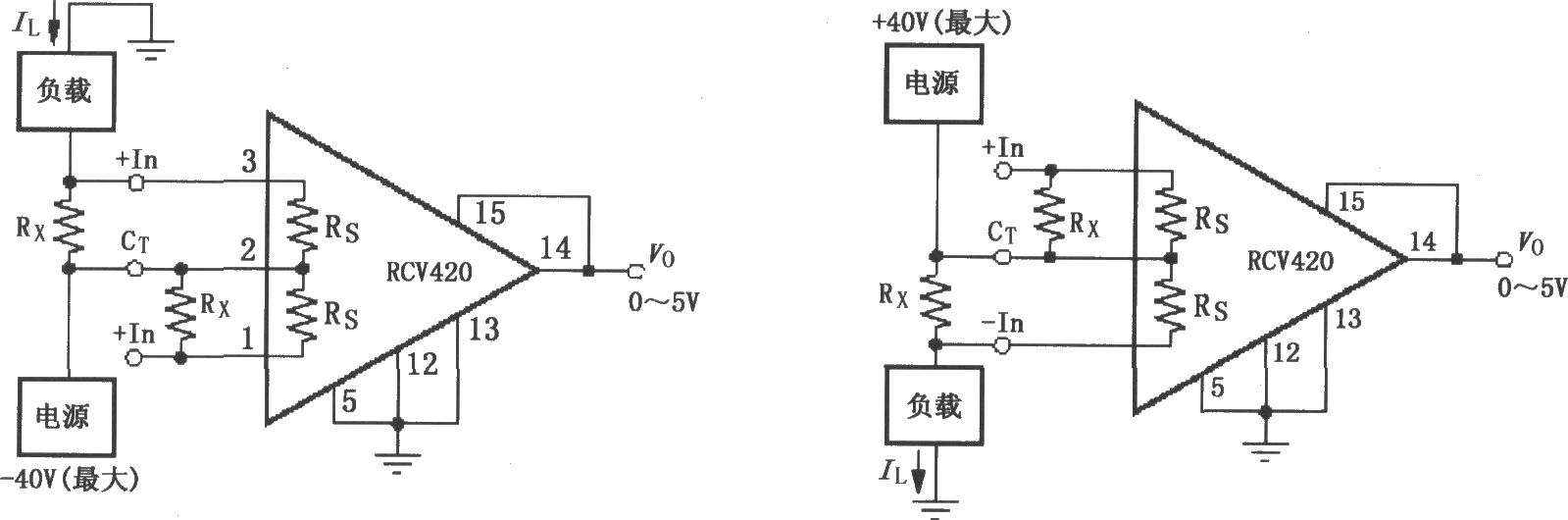

简介如图所示，该电路采用串联电阻取样的方式对电源电流监视，因此对取样电阻要求较高，应选取温度特性好的电阻，如线绕电阻或金属膜电阻等。电阻取值由公式确定：Rx=Rs/(ILMAX/16mA)
