具有传感器激励的4～20mA电流变送器(XTRl05)

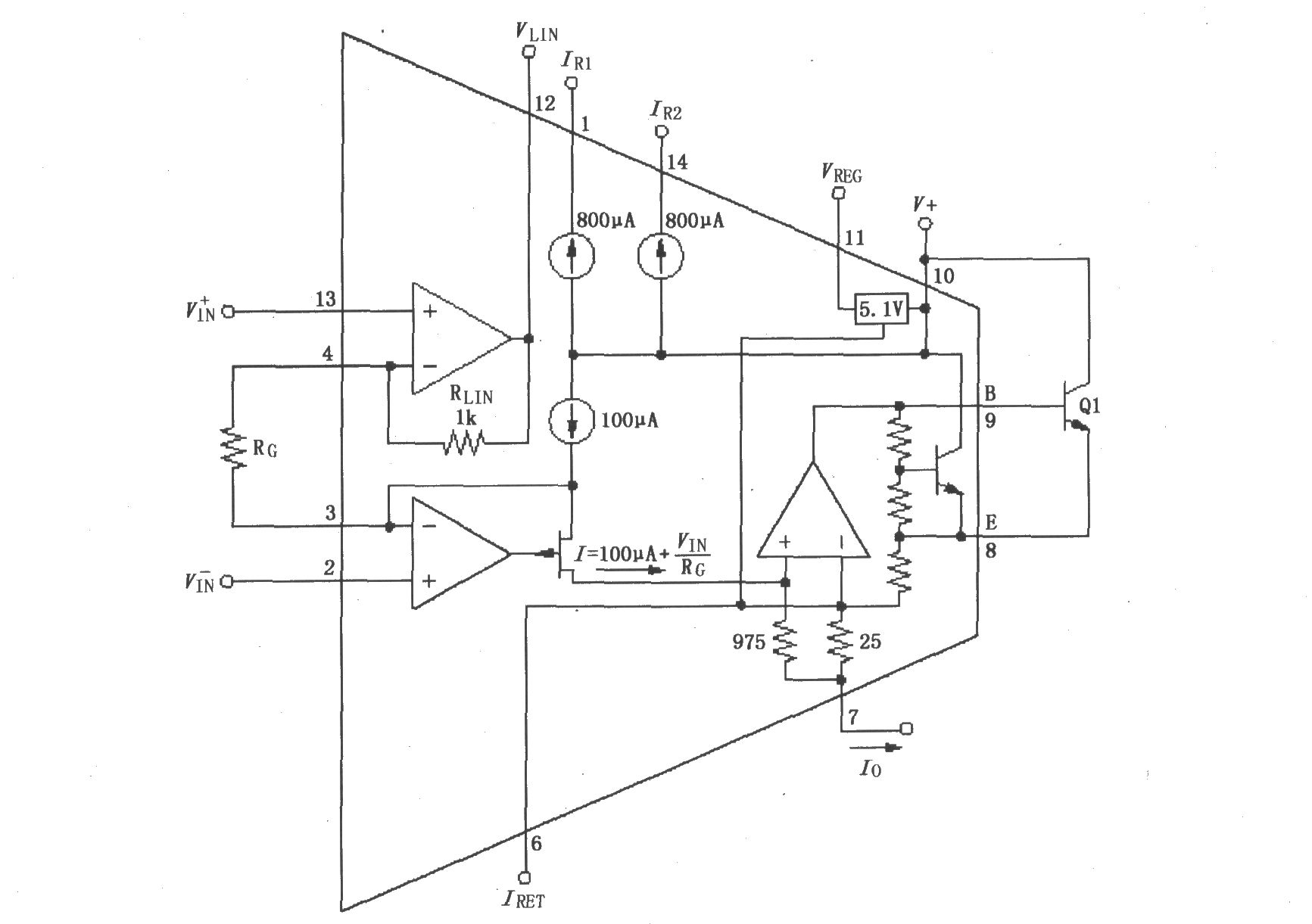

XTR105是具有两个精密电流源的4～20m．A电流信号两线变送器。在单片集成电路上，它提供了完整的RTD温度传感器、电桥激励、仪器放大器和电流输出电路。通用线性化电路对RTD提供两级修正，可实现典型的40:1线性化改进。XTR105可以为一个宽范围的温度或压力测量设置增益，其调整误差很低，可用于许多无需调整的应用场合，它包含零输出电流漂移，步长漂移和非线性。XTR105工作时，环路电源电压可以低至7.5V，工作温度范围为工业级-40～ 85oC，其引脚排列如图所示。 等效电路：
