检测4～20mA环路仪器放大电路(ISO122P/124、XTR101、

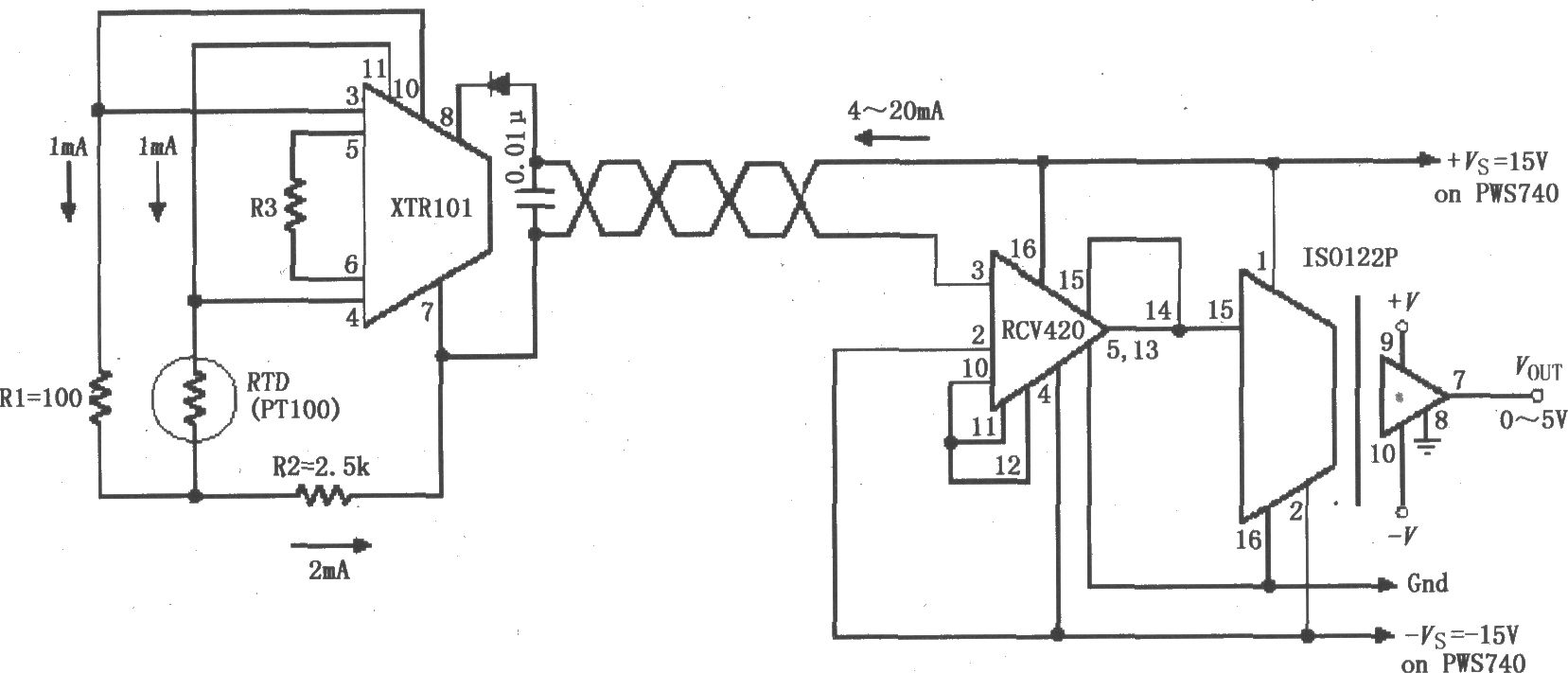

如图所示为由ISO122P／124与环路电流发送电路XTR101、环路电流接收电路RCV420构成的隔离式RTDs检测4～20mA环路仪器放大电路。电阻式温度检测器(RTD)检测温度变化，将温度变化转变为电信号输入XTR101，由XTR101变换为4～20mA电流输出，经过双绞线传输，由RCV420接收，再将4～20mA电流转换为电压信号，放大后送到隔离放大器ISO122P，由ISO122P隔离放大后输出0～5V电压。
