具有冷端补偿的远程隔离式热电偶变送电路(ISO

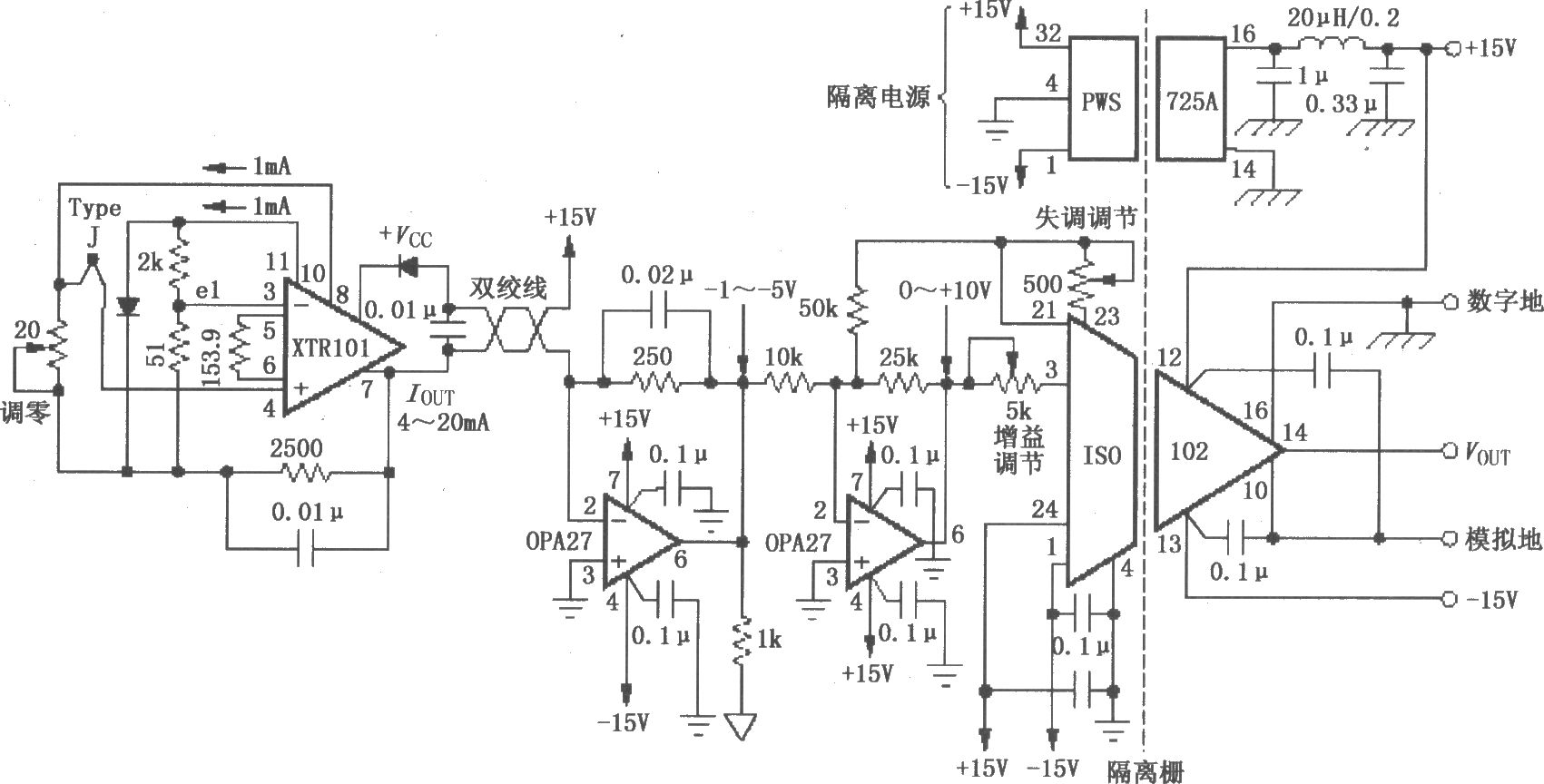

如图所示为由ISO102与XTR101、运放、隔离电源构成的具有冷端补偿的远程隔离式热电偶变送电路。该电路由四部分组成：电流环路放大器XTR101、隔离放大器ISO102、运算放大器OPA27和隔离电源PWS725A。采用J型热电偶在现场检测温度，将温度信号转换为电压信号输入XTR101，由 XTR101放大并变换为4～20mA电流输出，经过双绞线传输，输入运放OPA27。运放OPA27将输入的电流信号转换为-1～-5V的电压信号，再由另一个OPA27反相放大后输入ISO102，经ISO102隔离放大后输出，其中500Ω电位器用于调节失调电压，5kΩ电位器用于调节增益。隔离电源PWS725A为隔离放大器ISO102的原边与副边分别提供电源。该电路的特点是J型热电偶检测温度的现场及传输放大过程与处理及控制电路隔离，提高了长距离传输信号电路的抗干扰能力。
