INA155／156 Rail-Rail输出CMOS仪表放大器

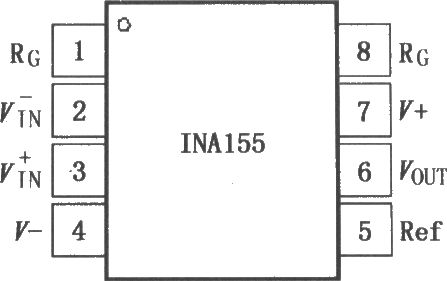

INA155／156是具有Rail-Rail(满幅)输出的低价格仪表放大器，在单电源低电压下有着最佳的漂移范围。宽的频带宽度(G=10时为550kHz)和高转换速率(6．5V／μs)使得INA155／156适合于通用型取样A／D变换和音频方面的应用，快速稳定时间使得其能在高速传感器、换能器和快速扫描数据采集系统中应用。可由引脚的连接来设定增益G=10或G=50，而这两个增益值之间的增益可用一个电阻来确定。INAl55／156采用SO-8表面封装和MSOP-8封装，温度范围-55～ 125oC，额定电压范围为 2．7～ 5．5V。INAl55／156的引脚排列如图所示。
