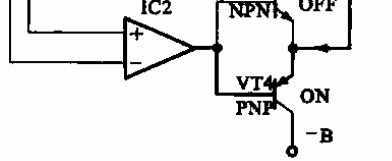

霍尔元件与电动机的驱动原理如图所示。当霍尔元件Hl对准转子磁钢的N极时，IC2输出高电平，VT3导通输出电流经L1、k到地，线圈产生磁场驱动转子；当Hl对准S极时，IC2输出负压VT4导通，在k、Li中出现反向电流，同样产生驱动转子旋转的磁场。同理，当H2对准S极时，或对准N极时经ICl电路控制会有正向或反向电流流过L3、L4，产生同方向的驱动磁场。
