STEP 7的组态人机界面

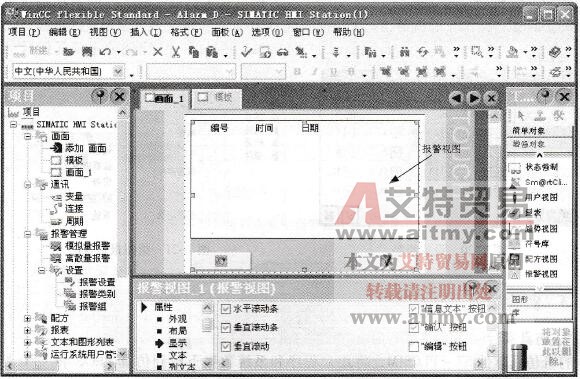

    打开SIMATIC管理器左边窗口的HMI站点，选中其中的“画面”，双击右边窗口中的“画面_1”，打开WinCC flexible（见图7-18）。

    图 7-18    WinCC flexible

    双击WinCC flexible左边窗口“通讯”文件夹中的“连接”，打开连接表（见图7-19），点击“激活的”列右边隐藏的按钮，将该列的参数由“关”变为“开”，即激活HMI与PLC的通信连接。

    图7-19    激活连接

    双击图7-18左边窗口“＼报警管理＼设置”文件夹中的“报警设置”，选中“报警设置”视图中的“S7诊断报警”（见图7-20）。点击“报警程序”表第一行“ALARM_S”列右边的按钮，选中出现的对话框中的复选框“所有显示类”，在“ALARM_S”列将出现“0 -16”。

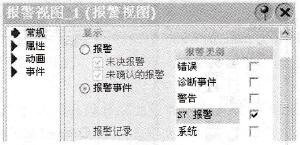

    将图7-18左边的工具箱的“增强对象”中的“报警视图”拖放到中间的画面上，用鼠标调节它的位置和大小。选中报警视图，下面是它的属性视图（见图7-21）。用单选框选中“报警事件”，在“报警类别”列表中，用复选框选中“S7报警”。

    此外，还需要组态报警视图的表格和表头的背景色、字体的大小和报警视图中的按钮等属性（见图7-18）。

    图7-20    设置报警

    图7-21    组态报警视图
