三菱GX Developer梯形图程序建立及编辑操作

    (1)建立梯形图程序文件    先进入GX Developer程序主界面。通过单击“工程”菜单中的“创建新工程”或者按Ctrl+N键，或者单击标准工具条中的图标，就出现图6-49所示的“创建新工程”对话框，选择合适的PLC系列和PLC类型；然后，选择程序类型，设置工程名和工程标题，最后单击“确定”按钮，则可进入梯形图编程环境。    可以单击“浏览”按钮，选择梯形图程序所要存放的文件路径。

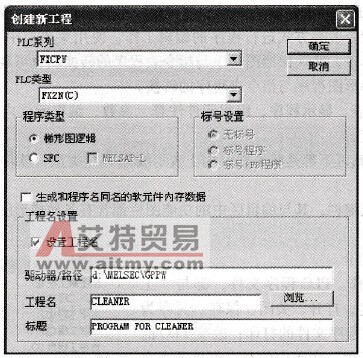

    图6-49    “创建新工程”对话框    (2)打开梯形图程序文件    进入GX Developer程序主界面。通过单击“工程”菜单中的“打开工程”，或者按Ctrl+O键，或者单击标准工具条中的图标，就出现图6-50所示的“打开工程”对话框。选择梯形图程序工程文件所存放的文件路径，然后输入工程名，单击“打开”按钮，则可进入梯形图编程环境。

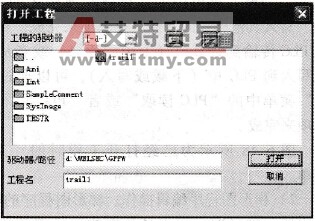

    图6-50    “打开工程”对话框    (3)读取梯形图程序文件    将程序从PLC传输到计算机（上传或者读取），可以通过“在线”菜单中的“PLC读取”菜单项来完成。或者，在没有打开PLC工程文件的情况下，单击标准工具条中的图标，就出现图6- 51所示的“选择PLC系列”对话框。在“PLC系列”列表框中选择FXCPU，单击“确定”按钮。
    图6-51    “选择PLC系列”对话框    (4)读取其他格式的梯形图程序文件    在“工程”菜单中选择“读取其他格式的文件”则显示图6-52a所示的子菜单（已经建立工程）或者图6-52b所示的子菜单（未经建立工程），再选择相应的文件格式读入PLC程序。

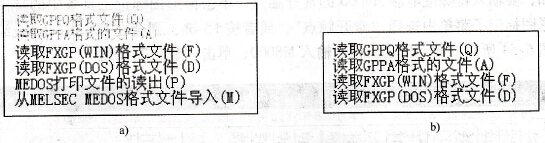

    图6-52    读取其他格式的文件子菜单    a)已经建立工程b）未经建立工程    GX Developer程序支持以下几种文件的读取：    1)从DOS环境下产生的MEDOC的打印文件导人梯形图程序文件。    2)从MELSEC MEDOC格式文件导入梯形图程序文件。    3) FXGP/WIN的格式文件。    4) FXGP/DOS的格式文件。    5) FPPQ的格式文件。    6) FPPA的格式文件。    如果在“工程”菜单中选择了对应菜单中的文件格式，就可以将其导人到GX Developer中。    (5)梯形图程序输入    梯形图程序可以用梯形图标记工具条中的图标按钮来输入。梯形图标记工具条如图6-53a所示；或用“编辑”菜单中的“梯形图标记”子菜单来输入，如图6-53b所示。

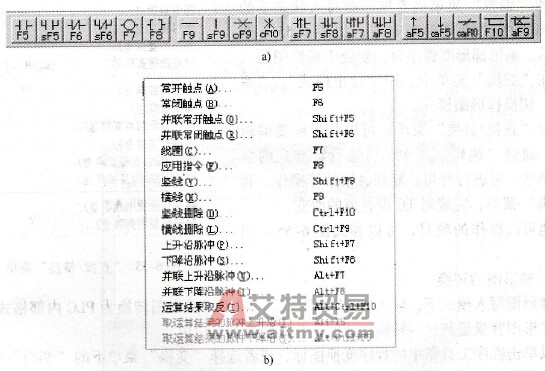

    图6-53    梯形图标记工具条和子菜单    a)梯形图标记工具条b）梯形图标记子菜单    例如，要输入特殊继电器M8000的常开触点，单击梯形图标记工具条中的图标，或者在梯形图标记子菜单中选择“常开触点”，或者按F5键，则会在GX Developer编程环境中显示图6-54所示的软元件输入框，输入M8000，单击“确定”按钮。

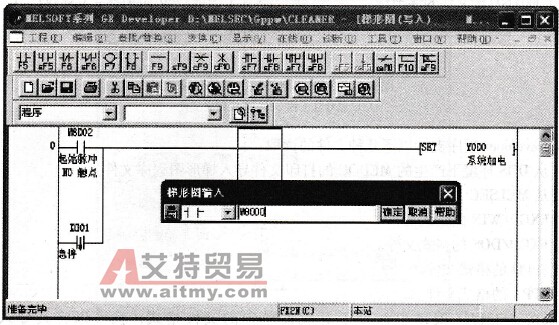

    图6-54    软元件输入框    (6)梯形图程序编辑    梯形图程序编辑可以使用主菜单上的“查找／替换”和“编辑”菜单或者梯形图写入状态下的右击后出现的快捷菜单来完成，如图6-55~图6-57所示。编辑梯形图程序时，要处于梯形图写入模式。在“编辑”菜单中，用“读出模式”、“写入模式”切换梯形图模式。    通过“查找／替换”菜单，可以找到所要编辑的位置；通过“编辑”菜单，可进行行与列的插入或者删除，可进行剪切、复制、粘贴等操作。利用“编辑”菜单，完成对TC设置值的改变。    其他可以操作的项目，可以参阅图6-55~图6-57。
    图6-55    “查找／替换”菜单

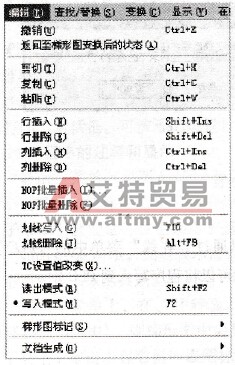

    图6-56    “编辑”菜单
    图6-57    梯形图写入模式下鼠标右键菜单    (7)梯形图的转换    在梯形图写入模式下，输入完PLC程序后，需要将梯形图转换为PLC内部格式。未转换时，梯形图背景呈灰色，转换完成时，梯形图背景呈白色。    可以单击程序工具条中的程序变换图标，或者选择“变换”菜单下的“变换”菜单项，或者按F4键，来完成转换。“变换”菜单如图6-58所示。    如果有错误，或存在不能变换的梯形图，则不能完成转换，光标停留在出错处。需修正错误后，才能转换。为避免错误累积，方便查错，建议每输入一段程序，就做一次转换。    (8)梯形图程序的存储    通过单击“工程”菜单中的“保存工程”，或者按Ctrl+S键，或者单击标准工具条中的图标，就可以保存梯形图文件。    或者单击“工程”菜单中的“另存工程为”命令，就出现图6-59所示的“另存工程为”对话框，有可能要求选择合适的路径，设置工程名和工程标题，最后单击“保存”按钮。如果选择工程时，没有输入工程名，则会出现图6-60a所示的对话框。如果输入的工程名之前已经存在，则会出现图6-60b所示的对话框。选择确认新建或者确认替换即可。
    图6-58    “变换”菜单

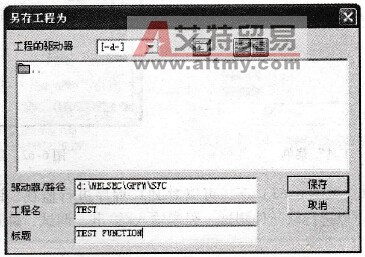

    图6-59    “另存工程为”对话框

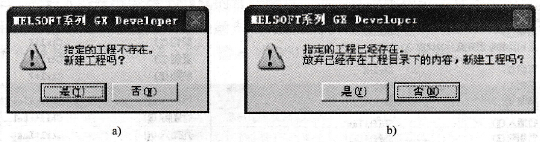

    图6-60    对话框    a)确认新建b）确认替换
