S7-200 PLC的高速计数器的工作模式

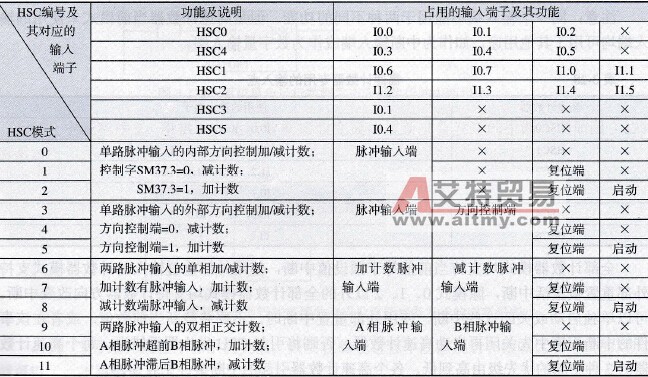

    高速计数器有12种工作模式，模式0～模式2采用单路脉冲输入的内部方向控制加／减计数，只有一个计数输入端，是要么增计数、要么减计数的单相计数器；模式3～模式5采用单路脉冲输入的外部方向控制加／减计数，也只有一个计数输入端，也是要么增计数、要么减计数的单相计数器；模式6～模式8采用两路脉冲输入的加／减计数，有两个计数输入端，其一增计数，另一减计数，是既可增计数又可减计数的双相计数器；模式9～模式11采用两路脉冲输入的双相正交计数，有两个时钟脉冲输入端，一个输入端叫A相，另一输入端叫B相，当A相时钟脉冲超前B相时钟脉冲时计数器进行增计数，而当A相时钟脉冲滞后B相时钟脉冲时计数器进行减计数，在正交模式下可选择1倍(1×)或4倍(4×)最大计数速率。    每个高速计数器有多种不同的工作模式，对于相同的工作模式，全部计数器的运行方式均相同，但并非每种计数器均支持全部工作模式。HSC0和HSC4有模式0、1、3、4、6、7、8、9、10; HSC1和HSC2有模式0、1、2、3、4、5、6、7、8、9、10、11; HSC3和HSC5只有模式0。高速计数器的工作模式和输入端子数的关系见表3-30。    表3-30    高速计数器的工作模式和输入端子的关系
